Beschreibung

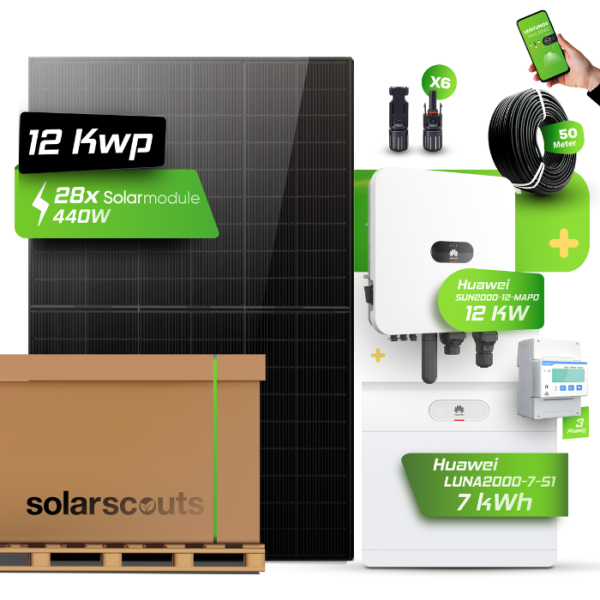

Huawei Photovoltaikanlage 12,74 kW Komplettset vereint 28 leistungsstarke JA Solar Fullblack-Module, den dreiphasigen Huawei Hybrid-Wechselrichter SUN2000-12K-MAP0 und einen Huawei LUNA2000 Hochvolt-Batteriespeicher mit 6,9 kWh zu einer aufeinander abgestimmten Solaranlage. Mit einer PV-Gesamtleistung von 12,74 kWp erzeugen Sie reichlich Solarstrom für Ihren Eigenverbrauch und speichern überschüssige Energie für die Abend- und Nachtstunden.

Ihre Vorteile auf einen Blick

Hohe Eigenversorgung: 12,74 kWp Photovoltaik-Leistung kombiniert mit 6,9 kWh Batteriespeicher steigern Ihren Eigenverbrauch deutlich.
Notstromfähig: Der SUN2000-12K-MAP0 bietet in Verbindung mit dem SmartGuard eine Backup-Lösung für das ganze Haus.
Robuste Technik: Die bifazialen Glas-Glas-Module und der IP66-Speicher sind auf eine lange Lebensdauer ausgelegt.
Intelligente Überwachung: Integriertes WLAN, die FusionSolar App und der Smart Power Sensor behalten Ihren Energiefluss im Blick.

Das System im Detail

Die Solarmodule

Das Herzstück der Anlage bilden 28 JA Solar 455W Module in Fullblack-Optik. Die bifazialen N-Type Glas-Glas-Module nutzen zusätzlich das von der Rückseite einfallende Licht und erreichen so höhere Erträge. Die robuste Glas-Glas-Bauweise und der niedrige Temperaturkoeffizient sorgen für eine stabile und langlebige Solarstromerzeugung. In Summe ergibt sich eine PV-Nennleistung von 12,74 kWp (28 × 455 Wp).

Der Wechselrichter

Der Huawei SUN2000-12K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 12 kW Nennausgangsleistung und zwei MPP-Trackern. Er unterstützt eine 100 % dreiphasige asymmetrische Last, bietet aktive Sicherheitsfunktionen wie AFCI und ist mit dem LUNA2000 Speichersystem kompatibel. Damit steuert er das Zusammenspiel von Photovoltaik, Batteriespeicher und Hausnetz zentral und effizient.

Der Batteriespeicher

Der Huawei LUNA2000-7-S1 Hochvolt-Speicher besteht aus dem Leistungsmodul LUNA2000-10KW-C1 und einem Batteriemodul LUNA2000-7-E1 mit 6,9 kWh nutzbarer Energie. Die LiFePO4-Zelltechnologie erlaubt eine Entladetiefe von 100 %, das fünfstufige Sicherheitskonzept schützt zuverlässig. Mit Schutzart IP66 ist der Speicher für die Innen- und Außenaufstellung geeignet und lässt sich später erweitern.

SYSTEMÜBERSICHT (Gesamtdaten der Anlage)
PV-Gesamtleistung	12,74 kWp (28 × 455 Wp)
Nutzbare Speicherkapazität	6,9 kWh
Wechselrichter-Nennleistung	12 kW (AC)
Netzanschluss	Dreiphasig (3-phasig)
Speichertyp	Hochvolt (HV), LiFePO4
Notstromfähigkeit	Ja, mit SmartGuard (nicht im Set enthalten) [BITTE PRÜFEN]
SOLARMODULE 28x JA SOLAR JAM54D41LB (Angaben je Modul, 455 Wp)
Modultyp	Bifazial, N-Type, Glas-Glas, Full Black [BITTE PRÜFEN]
Nennleistung (Pmax)	455 Wp [BITTE PRÜFEN]
Hinweis	Das beigefügte Datenblatt betrifft die Serie JAM78D10 430-450/MB/1500V und nicht das gelistete Modell JAM54D41LB 455W. Detailwerte daher [BITTE PRÜFEN]
WECHSELRICHTER 1x HUAWEI SUN2000-12K-MAP0 (Hybrid-Wechselrichter, 3-phasig)
Nennausgangsleistung	12.000 W
Max. Scheinleistung	13.200 VA
Netzanschluss	Dreiphasig
Empfohlene max. PV-Leistung	22.000 Wp
Max. Eingangsspannung	1.100 V
Anzahl MPP-Tracker	2
Max. Wirkungsgrad	98,6 %
Max. Ladeleistung	12.000 W
Max. Entladeleistung	12.000 W
Kommunikation	RS485; integriertes WLAN + FusionSolar App
Schutzart	IP66
Gewicht (inkl. Montagebügel)	21 kg
Abmessungen (B x H x T)	490 x 460 x 130 mm
BATTERIESPEICHER 1x HUAWEI LUNA2000-7-S1 (HV-Speicher: 10KW-C1 + 7-E1)
Leistungsmodul	LUNA2000-10KW-C1
Batteriemodul	LUNA2000-7-E1
Nutzbare Energie	6,9 kWh
Zelltechnologie	Lithium-Eisenphosphat (LiFePO4)
Entladetiefe (DoD)	100 %
Max. Lade- / Entladeleistung	3,5 kW
Betriebsspannungsbereich (3-phasig)	600–980 V
Kommunikation	RS485 / FE / CAN
Abmessungen (B x T x H)	590 x 255 x 510 mm
Gewicht (inkl. Bodenständer)	80 kg
Betriebstemperatur	–20 °C bis +55 °C
Schutzart	IP66
Geräuschemission	< 29 dB
Zertifikate	CE, RCM, CEC, VDE2510-50, IEC62619, UN38.3, ISO13849, REACH, RoHS
SMART POWER SENSOR 1x HUAWEI DTSU666-H 250A (Energiemessgerät)
Netztyp	3P4W / 3P3W
Messbereich Strom	0 – 250 A
Messgenauigkeit (Strom/Leistung/Energie)	±1 % (Klasse 1)
Schnittstelle	RS485, Modbus-RTU
Montageart	DIN35-Hutschiene
Abmessungen (H x B x T)	100 x 72 x 65,5 mm
Zubehör	3 CT 250A / 50mA (5 m), RS485-Kabel (10 m)

Lieferumfang

28x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
1x Huawei SUN2000-12K-MAP0 12 kW Hybrid-Wechselrichter
1x Huawei LUNA2000-10KW-C1 Leistungsmodul
1x Huawei LUNA2000-7-E1 HV-Batteriemodul 6,9 kWh (LiFePO4, IP66)
1x Huawei Smart Power Sensor DTSU666-H 250A
1x Solarkabel MC4 6mm² 100m H1Z2Z2-K Schwarz
6x Solarscouts 1 Paar MC4 Solarstecker Male + Female

Datenblatt - JAM54D41 430-455 LB (DE)

Datenblatt - Huawei SUN2000 5-12K-MAP0 (EN)

Benutzerhandbuch - Huawei SUN2000-5-12K-MAP0 (DE)

Datenblatt - Huawei LUNA 2000-S0 (DE)

Benutzerhandbuch - Huawei LUNA 2000-S0 (DE)

Datenblatt - Huawei LUNA 2000 7-21 S1 (DE)

Benutzerhandbuch - Huawei LUNA 2000-7-S1 (DE)

Garantie - Huawei (EN)
