Sofar

Hier findest du 3 Produkte

Ein SOFAR Speicher nimmt überschüssigen Solarstrom auf, damit du ihn später in deinem Zuhause nutzen kannst. Das modulare SOFAR BTS 5K System steht in vier Ausbaustufen mit 5,12, 10,24, 15,36 oder 20,48 kWh Gesamtenergie zur Wahl. Je mehr Batteriemodule der Turm enthält, desto größer ist seine ausgewiesene Gesamtenergie. So kannst du die Speichergröße gezielt auf deine Anlagenplanung abstimmen.

SOFAR Speicher

Listenansicht Gridansicht

3 Artikel

Auf Lager

+ 4 Variationen

Sofar Speicher BTS | 5 kWh - 20 kWh Speicher | Auswählbar

1.299,00 € *

Auf Lager

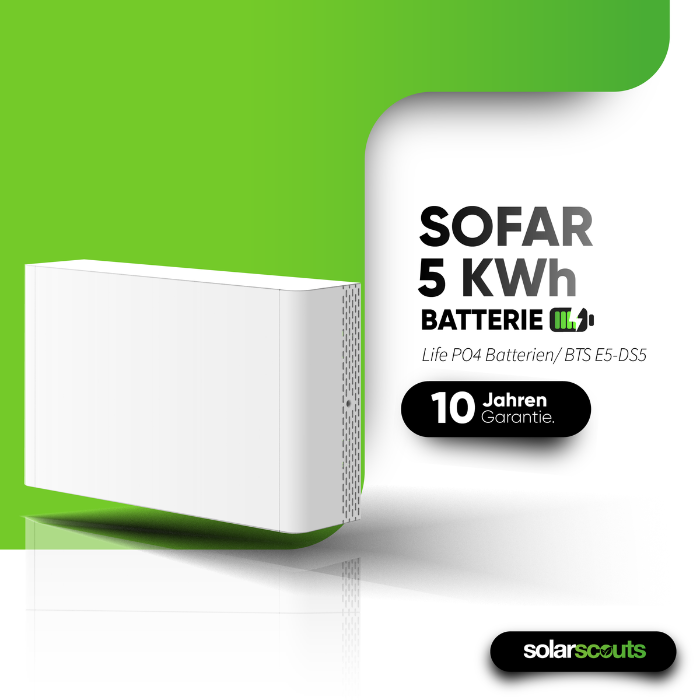

SOFAR BTS 5K Batteriemodul

1.299,00 € *

Auf Lager

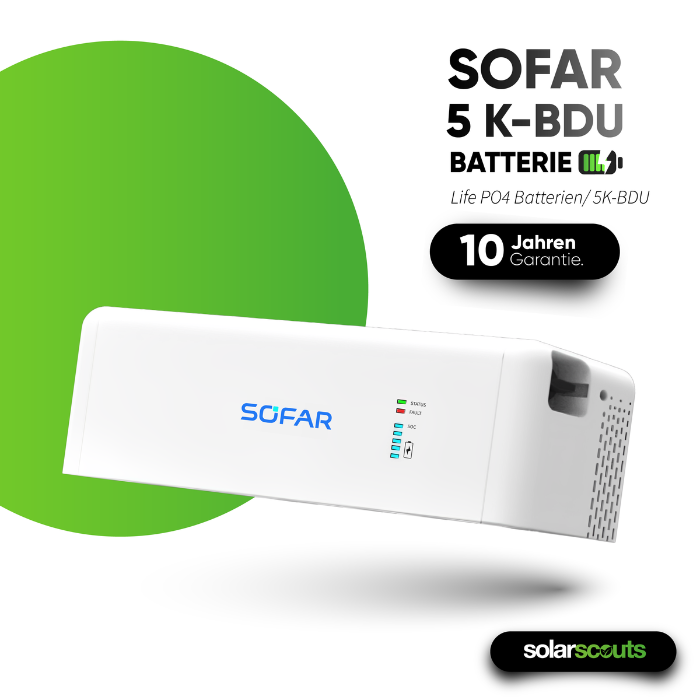

SOFAR BTS 5K-BDU Kontrolmodul

299,00 € *

Kundenbewertungen Sehr gut bewertet 4,64 von 5 Sternen 4.445veröffentlichte Bewertungen 99 %von insgesamt 4.489 Bewertungen veröffentlicht 4.440Bewertungen aus vier weiteren Quellen

Wie ist das SOFAR BTS 5K Speichersystem aufgebaut?

Der SOFAR BTS 5K bietet dir ein einfaches Modulprinzip für unterschiedliche Speichergrößen. Der bodenstehende Batterieturm besteht aus einer gemeinsamen Steuereinheit und einem bis vier gestapelten BTS 5K Batteriemodulen. Dadurch kann der SOFAR Speicher mit derselben Grundtechnik in vier Größen aufgebaut werden.

Ein Batteriemodul trägt jeweils 5,12 kWh Gesamtenergie und 2,5 kW Nennleistung bei. Die BTS 5K-BDU ist die Battery Distribution Unit, also die Steuer- und Verteileinheit des Systems. Sie verbindet und steuert die Batteriemodule, speichert selbst aber keine zusätzliche Energie. So kannst du Modul und BDU klar auseinanderhalten und den Aufbau des SOFAR Speichers leichter einordnen.

Das SOFAR BTS 5K ist ein Hochvolt-Speichersystem und arbeitet damit mit hoher Gleichspannung. Für den hier angebotenen Ein-Turm-Aufbau gilt: Eine BDU wird mit einem bis vier BTS 5K Batteriemodulen kombiniert. Aufbau und Installation übernimmt qualifiziertes Fachpersonal.

Werte im Vergleich

Vier Ausbaustufen aus demselben Modulprinzip

Mit jedem weiteren Modul steigen Gesamtenergie und Nennleistung in festen Schritten. Das Kürzel DS5 kennzeichnet dabei den Aufbau mit BTS 5K Batteriemodulen. Die Balken vergleichen die Gesamtenergie auf einer gemeinsamen Skala von 0 bis 20,48 kWh. Dabei steht kWh für die gespeicherte Energiemenge und kW für die Nennleistung der Batteriestufe.

BTS E5-DS5:5,12 kWh Gesamtenergie,

1 Modul, 2,5 kW Nennleistung

BTS E10-DS5:10,24 kWh Gesamtenergie,

2 Module, 5,0 kW Nennleistung

BTS E15-DS5:15,36 kWh Gesamtenergie,

3 Module, 7,5 kW Nennleistung

BTS E20-DS5:20,48 kWh Gesamtenergie,

4 Module, 10,0 kW Nennleistung

Quelle: SOFAR Herstellerhandbuch zum BTS E5 bis E20-DS5. Die vier Stufen ergeben sich auch aus 5,12 kWh Gesamtenergie und 2,5 kW Nennleistung je Modul. Gesamtenergie ist nicht mit nutzbarer Kapazität gleichzusetzen. Die Nennleistung der Batteriestufe garantiert nicht den Gesamtoutput der Anlage unter allen Betriebsbedingungen.

Welches SOFAR BTS Produkt benötigst du?

Für einen neu geplanten SOFAR Speicher ist das konfigurierbare SOFAR BTS System der passende Einstieg. Es führt dich zu den Stufen BTS E5-DS5, E10-DS5, E15-DS5 und E20-DS5. Das separat angebotene BTS 5K Batteriemodul und die BDU sind dagegen einzelne Systembausteine. Keines der beiden Produkte ist allein ein vollständiger Speicher.

System auswählenSOFAR Speicher BTS, 5 bis 20 kWh auswählbarDieses Produkt brauchst du, wenn du ein SOFAR BTS System erstmals zusammenstellst und eine Systemgröße wählen möchtest. Es bündelt die vier auswählbaren Stufen und ist kein fünftes Batteriemodell. Der genaue Lieferumfang richtet sich nach der gewählten Variante und muss für diese Konfiguration vor dem Kauf feststehen.Produkt ansehen

Einzelner SpeicherbausteinSOFAR BTS 5K BatteriemodulDas einzelne Batteriemodul passt, wenn deine fachgerechte BTS-Planung einen zusätzlichen Energiebaustein vorsieht. Der Lieferumfang besteht aus einem BTS 5K Batteriemodul mit 5,12 kWh Gesamtenergie. Für einen vollständigen Batterieturm wird das Modul mit den passenden Systemkomponenten kombiniert. Bei einer bestehenden Anlage hängt die mögliche Erweiterung von der vorhandenen Konfiguration und der aktuellen technischen Freigabe ab.Produkt ansehen

Steuerung für den BatterieturmSOFAR BTS 5K-BDU KontrollmodulDie BDU passt, wenn du die Steuer- und Verteileinheit für einen BTS-Batterieturm benötigst. BDU steht für Battery Distribution Unit und bezeichnet das Bauteil, das die Batteriemodule verbindet und steuert. Eine BDU unterstützt ein bis vier BTS 5K Batteriemodule. Sie speichert selbst keine Energie, deshalb ist die einzeln gelieferte BDU kein eigenständiger SOFAR Speicher.Produkt ansehen

SOFAR BTS System, Batteriemodul oder BDU im Vergleich

SOFAR Speicher BTS, 5 bis 20 kWh auswählbarWas erhältst du?

Der Lieferumfang richtet sich nach der gewählten Variante

Energiebeitrag und AufgabeAbhängig von BTS E5-DS5, E10-DS5, E15-DS5 oder E20-DS5 Wann passt es?Für die Erstkonfiguration und Auswahl der Systemgröße Vor dem Kauf klärenGewählte Stufe und genauer Lieferumfang dieser Variante

SOFAR BTS 5K BatteriemodulWas erhältst du?

Ein BTS 5K Batteriemodul

Energiebeitrag und Aufgabe5,12 kWh Gesamtenergie als Baustein eines kompatiblen Systems Wann passt es?Wenn ein einzelnes Modul in deiner Planung vorgesehen ist Vor dem Kauf klärenBestandssystem, Kompatibilität und technische Nachrüstbarkeit

SOFAR BTS 5K-BDUWas erhältst du?

Eine BDU

Energiebeitrag und AufgabeKeine eigene kWh-Kapazität, Steuerung für ein bis vier Module Wann passt es?Wenn die Steuer- und Verteileinheit des Turms benötigt wird Vor dem Kauf klärenGesamtkonfiguration und tatsächlicher Komponentenbedarf

Welche SOFAR Speichergröße passt zu deinem Bedarf?

Die passende SOFAR Speichergröße deckt deinen tatsächlichen Energiebedarf ab, ohne unnötig groß geplant zu sein. Als Grundlage dienen die Leistung deiner PV-Anlage und dein Jahresstromverbrauch. Dein Lastprofil zeigt, zu welchen Tageszeiten du besonders viel Strom benötigst. Eine geplante Wärmepumpe oder ein Elektroauto kann den künftigen Verbrauch verändern. Auch die Betriebsstrategie und die Grenzen der übrigen Systemkomponenten bestimmen die sinnvolle Auslegung.

Kilowattstunden (kWh) bezeichnen die gespeicherte Energiemenge. Kilowatt (kW) bezeichnet dagegen die Leistung der Batteriestufe. Eine höhere Leistung bedeutet deshalb nicht automatisch mehr gespeicherte Energie. Anhand deiner Planungsdaten kannst du die vier Größen des SOFAR BTS Systems gezielt einordnen.

Vier BTS-Größen im direkten Vergleich

Der angebotene SOFAR Speicher kombiniert eine BDU mit einem bis vier BTS 5K Batteriemodulen. Mit jedem zusätzlichen Modul steigen Gesamtenergie und Nennleistung. Zugleich wird der Turm höher und schwerer.

BTS E5-DS5, 1 ModulModell und Modulzahl

Gesamtenergie5,12 kWh Nennleistung2,5 kW Höhe / Gewicht680 mm / 59 kg

BTS E10-DS5, 2 ModuleModell und Modulzahl

Gesamtenergie10,24 kWh Nennleistung5,0 kW Höhe / Gewicht1.100 mm / 110 kg

BTS E15-DS5, 3 ModuleModell und Modulzahl

Gesamtenergie15,36 kWh Nennleistung7,5 kW Höhe / Gewicht1.520 mm / 161 kg

BTS E20-DS5, 4 ModuleModell und Modulzahl

Gesamtenergie20,48 kWh Nennleistung10,0 kW Höhe / Gewicht1.940 mm / 212 kg

Nutzbare Kapazität technisch vorprüfen

Die HTW Berlin beschreibt für Einfamilienhäuser eine Faustregel zur technischen Obergrenze der nutzbaren Speicherkapazität. Diese Vorprüfung ersetzt keine individuelle Systemplanung und ist keine Wirtschaftlichkeitsberechnung.

PV-seitige Obergrenze:
Pro 1 kW PV-Leistung werden höchstens 1,5 kWh nutzbare Kapazität angesetzt. Bei 12 kW PV-Leistung ergibt sich 12 × 1,5 = 18 kWh nutzbare Kapazität.
Verbrauchsseitige Obergrenze:
Pro 1.000 kWh Jahresstromverbrauch werden höchstens 1,5 kWh nutzbare Kapazität angesetzt. Bei 4.000 kWh pro Jahr ergibt sich 4.000 / 1.000 × 1,5 = 6 kWh nutzbare Kapazität.
Kleinerer Wert:
Von beiden Ergebnissen gilt der kleinere Wert. Im Beispiel beträgt die technische Obergrenze daher 6 kWh nutzbare Kapazität.

Ausreichende Solarstromüberschüsse sind nach der HTW-Faustregel in der Regel vorhanden, wenn die PV-Leistung mehr als 0,5 kW je 1.000 kWh Jahresstromverbrauch beträgt. Das Beispielergebnis von 6 kWh lässt sich trotzdem keiner SOFAR-Stufe direkt zuordnen. Die HTW-Regel bezieht sich auf nutzbare Kapazität, SOFAR nennt für die BTS-Modelle dagegen Gesamtenergie. Eine separate nutzbare Kapazität ist für diese Modelle in den verwendeten Unterlagen nicht belegt. Deshalb fließen dein Lastprofil, künftige Verbraucher, die Betriebsstrategie und die aktuelle Komponentenplanung weiterhin in die endgültige Auswahl ein.

Mit welchen Wechselrichtern ist das SOFAR BTS 5K kompatibel?

Der SOFAR Speicher BTS E5 bis E20-DS5 ist mit ausgewählten dreiphasigen HYD-Hybridwechselrichtern kompatibel. Die SOFAR-Kompatibilitätserklärung vom 12.07.2024 nennt dafür HYD 5KTL-3PH, HYD 6KTL-3PH, HYD 8KTL-3PH, HYD 10KTL-3PH, HYD 15KTL-3PH und HYD 20KTL-3PH. So kannst du für deinen SOFAR BTS 5K eine passende Leistungsklasse aus dieser Wechselrichterfamilie einplanen.

Das Batteriemanagementsystem (BMS) überwacht und steuert den Speicher. Über die CAN-Schnittstelle tauschen Batterie und Wechselrichter ihre Betriebsdaten aus. Dadurch können beide Geräte im Betrieb aufeinander abgestimmt arbeiten. Zwei Geräte passen deshalb nicht automatisch zusammen, nur weil sie von SOFAR stammen oder sich mechanisch verbinden lassen.

Die Freigabe gilt für die genaue Kombination aus BTS E5 bis E20-DS5 und der genannten HYD-3PH-Ausführung. Da sich Herstellerlisten und Firmwarestände ändern können, muss die konkrete Kombination vor dem Kauf und der Installation aktuell bestätigt werden.

Kompatibilität vor dem Kauf in vier Punkten prüfen

Die Herstellererklärung vom 12.07.2024 bietet eine klare Ausgangsbasis. Für deine konkrete Anlage müssen vor Bestellung und Installation zusätzlich die aktuelle Freigabe und die geplante Konfiguration zusammenpassen.

Exakte Modelle abgleichen:
Auf der Batterieseite muss der BTS E5 bis E20-DS5-Turm und auf der Wechselrichterseite die konkret freigegebene HYD-3PH-Ausführung vorgesehen sein. Ähnliche Produktnamen stehen nicht automatisch für dieselbe Kombination.
Revision, Region und Firmware prüfen:
Ziehe die aktuelle SOFAR-Freigabeliste für deine Region heran und kläre den erforderlichen Firmwarestand. So beruht deine Auswahl auf den derzeit geltenden Herstellerangaben.
Kommunikation bestätigen:
Qualifiziertes Fachpersonal prüft BMS, CAN-Schnittstelle, Anschlüsse und Bedingungen für die Inbetriebnahme der gewählten Kombination. Eine mechanische Verbindung allein belegt noch keine Kompatibilität.
Systemkonfiguration freigeben lassen:
Batteriekanäle, Turmzahl und Adressierung müssen innerhalb der konkreten Anlagenplanung und Herstellerfreigabe liegen. Mehrere Klemmen erlauben nicht automatisch eine beliebige Parallel- oder Mehrturmkonfiguration.

Was ist beim Aufstellen eines SOFAR Speichers wichtig?

Ein geeigneter Aufstellort schafft die nötigen Bedingungen für den Betrieb und hält deinen SOFAR Speicher BTS E5 bis E20-DS5 gut zugänglich. Der gestapelte Batterieturm wird auf dem Boden montiert und benötigt einen trockenen, sauberen und gut belüfteten Platz. Jede Ausbaustufe hat ein Grundmaß von 708 × 170 mm. Je nach Variante ist der SOFAR Speicher 680 bis 1.940 mm hoch und wiegt 59 bis 212 kg.

Für die größte Stufe BTS E20-DS5 planst du mit 1.940 mm Höhe und 212 kg Gewicht. Damit entscheiden nicht nur die freie Bodenfläche, sondern auch Deckenhöhe, Transportweg und ein tragfähiger Untergrund über einen passenden Standort. Die Herstellermaße unterstützen diese Vorprüfung, sind aber keine statische Freigabe für deinen Boden.

Auch Temperatur, Luftfeuchtigkeit und Freiräume müssen am vorgesehenen Platz stimmen. Wegen der hohen Gleichspannung im Hochvolt-Speichersystem übernehmen qualifizierte Fachkräfte die Planung, Installation und Wartung. Sie prüfen die gewählte BTS-Stufe und den Aufstellort nach der aktuellen Herstelleranleitung für das genaue Modell.

Den Aufstellort in sechs Punkten prüfen

Das SOFAR BTS besitzt die Schutzart IP65 und arbeitet mit natürlicher Kühlung. Diese Eigenschaften ersetzen nicht die Vorgaben für Klima, Kondensation, Belüftung, Abstände und fachgerechte Montage.

Montagefläche und Umgebung:
Für die bodenstehende Montage muss der Ort trocken, sauber, gut belüftet und zugänglich sein. Entzündliche oder explosive Gegenstände dürfen sich nicht in der Nähe befinden.
Platz, Transport und Tragfähigkeit:
Berücksichtige das Grundmaß von 708 × 170 mm, die Höhe deiner Variante und den vollständigen Transportweg. Beim BTS E20-DS5 sind 1.940 mm Höhe und 212 kg Gewicht einzuplanen. Die Tragfähigkeit des konkreten Untergrunds muss fachlich beurteilt werden.
Umgebungsklima:
Die verwendete Herstelleranleitung nennt für die Installationsumgebung −10 bis +50 °C, 5 bis 95 % relative Luftfeuchte ohne Kondensation und eine Betriebshöhe bis 4.000 m. Oberhalb von 2.000 m ist eine Leistungsreduzierung erforderlich.
Laden und Entladen trennen:
Der Ladebetrieb ist von 0 bis +50 °C spezifiziert, der Entladebetrieb von −10 bis +50 °C. Unter 0 °C ist kein Laden spezifiziert. Deshalb braucht eine kalte Garage oder ein anderer Froststandort eine konkrete Prüfung.
Abstände und Zugänglichkeit:
Zwischen der Basis und der Wand sind 10 bis 25 mm Abstand vorgesehen. Alle weiteren Freiräume für Montage und Wärmeabfuhr entnimmt das Fachpersonal der aktuellen Herstelleranleitung.
Schutzart und Fachinstallation:
IP65 erlaubt nicht automatisch jeden Außenstandort. Temperatur, Kondensation, Belüftung und lokale Bedingungen müssen zusätzlich passen. Installation und Wartung führt qualifiziertes Fachpersonal aus.

Wie lässt sich ein SOFAR Speicher überwachen?

Bei deinem SOFAR Speicher kannst du den aktuellen Status direkt am Gerät erkennen und Betriebsdaten aus der Ferne ansehen. Die LEDs am BTS-System zeigen Betrieb, Ladezustand und Fehler vor Ort an. Für die Fernüberwachung kann ein kompatibler HYD-Wechselrichter die Daten über einen eingerichteten Kommunikationsweg an ein Monitoringportal übertragen.

Das separat angebotene BTS 5K Batteriemodul besitzt nicht den hier beschriebenen WLAN-Zugang. Fernmonitoring setzt das korrekt verbundene Gesamtsystem aus Batterie, BDU, HYD-Wechselrichter, Logger und Netzwerk voraus. So kannst du bereits bei der Planung die nötige Ausstattung für deine Fernansicht berücksichtigen.

So gelangen Statusdaten vom BTS-System in die Fernansicht

Die Statusdaten durchlaufen vier Stationen vom Batteriesystem bis zum Monitoringportal. Dadurch wird deutlich, welche Komponente die jeweilige Aufgabe übernimmt.

Status am BTS-System erkennen:
Die LEDs zeigen dir Betrieb, Ladezustand und mögliche Fehler direkt am Batteriesystem. Diese einfache Anzeige vor Ort ist kein Webportal.
Batterie und HYD verbinden:
Die BDU kommuniziert über die CAN-Schnittstelle mit dem kompatiblen HYD-Wechselrichter. CAN ist der Datenweg, über den das Batteriemanagementsystem (BMS) und der Wechselrichter Betriebsdaten austauschen. Das korrekt angeschlossene und in Betrieb genommene Gesamtsystem stellt so die Daten für das weitere Monitoring bereit.
Kommunikationsweg einrichten:
Das HYD-Handbuch nennt RS485 oder einen standardmäßigen WiFi-Stick für das Monitoring. Ein Ethernet-Stick ist dort als optionale Alternative aufgeführt. Die Standardangabe gilt für die beschriebene HYD-Ausstattung und sichert keinen Stick im Lieferumfang eines Batterieartikels zu.
Daten im Portal ansehen:
Ein installierter und eingerichteter Stick-Logger kann Betriebs-, Energie- und Alarmdaten an das im Handbuch genannte SOLARMAN-Portal übertragen. SOLARMAN Smart wird dort für Endkunden und SOLARMAN Business für Installateure genannt. Die Verfügbarkeit und die konkreten Funktionen können je nach Region und aktuellem App- oder Portalstand abweichen.

Häufige Fragen zu SOFAR Speichern

Wie viele BTS-5K-Module lassen sich mit einer BDU kombinieren?

Eine SOFAR BTS-5K-BDU steuert im angebotenen Ein-Turm-System ein bis vier BTS-5K-Module. Je nach Modulzahl erhältst du so einen SOFAR Speicher mit 5,12, 10,24, 15,36 oder 20,48 kWh Gesamtenergie.

Ist die SOFAR BTS 5K-BDU bereits ein kompletter Speicher?

Nein, die SOFAR BTS 5K-BDU ist kein kompletter Speicher, sondern die Steuer- und Verteileinheit des Batterieturms. Sie besitzt keine eigene ausgewiesene kWh-Kapazität. Für einen SOFAR Batterieturm wird die BDU mit mindestens einem BTS-5K-Batteriemodul kombiniert, das 5,12 kWh Gesamtenergie beiträgt.

Kann ich einen SOFAR BTS Speicher später erweitern?

Ja, der modulare SOFAR BTS Speicher unterstützt im angebotenen Ein-Turm-System Ausbaustufen mit bis zu vier Batteriemodulen. Ob du eine bestehende Anlage nachrüsten kannst, muss anhand der aktuellen Herstellerfreigabe und durch eine fachliche Prüfung der vorhandenen Konfiguration geklärt werden.

Sind 5,12 bis 20,48 kWh beim SOFAR BTS vollständig nutzbar?

Die vollständige Nutzbarkeit der beim SOFAR BTS genannten 5,12 bis 20,48 kWh lässt sich nicht pauschal bestätigen. SOFAR weist diese Werte als Gesamtenergie aus, nennt in den verwendeten Unterlagen aber keine separate nutzbare Kapazität. Deshalb solltest du die Gesamtenergie nicht mit einer garantiert entnehmbaren Energiemenge gleichsetzen.

Kann ein SOFAR BTS Speicher bei Frost laden?

Nein, ein SOFAR BTS Speicher ist bei Temperaturen unter 0 °C nicht für das Laden spezifiziert. Die verwendete Herstellerunterlage nennt für das Laden 0 bis +50 °C und für das Entladen −10 bis +50 °C. Deshalb muss ein möglicher Froststandort vor der Installation sorgfältig geprüft werden.

Kann ich meinen SOFAR Speicher per App überwachen?

Ja, dein SOFAR Speicher kann unter passenden technischen Voraussetzungen Daten für die Überwachung per App bereitstellen. Dafür benötigt das Gesamtsystem einen kompatiblen HYD-Wechselrichter, die eingerichtete Kommunikation, einen Logger, eine Netzwerkverbindung und eine aktuell unterstützte SOLARMAN-App. Die LEDs am BTS-System zeigen dir den Batteriestatus zusätzlich direkt vor Ort an.
