Beschreibung

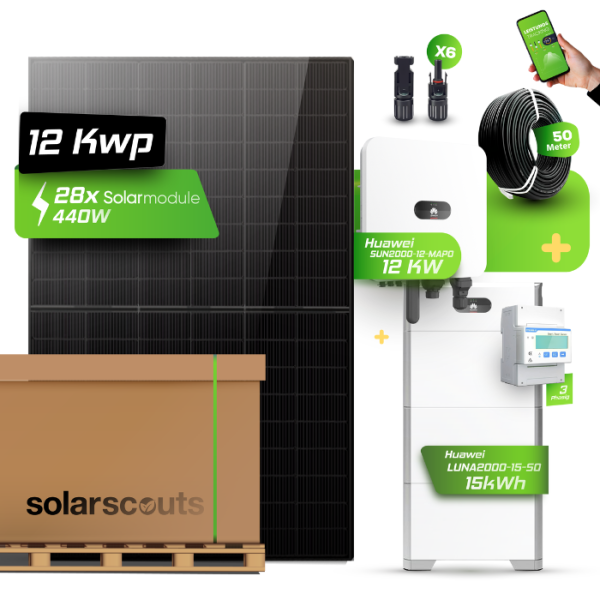

Huawei Photovoltaikanlage 12,74 kW Komplettset vereint leistungsstarke JA Solar Module, einen dreiphasigen Huawei Hybrid-Wechselrichter und einen 15 kWh Batteriespeicher zu einer aufeinander abgestimmten Gesamtlösung. Mit einer PV-Nennleistung von 12,74 kWp und 15 kWh nutzbarer Speicherkapazität versorgen Sie Ihr Zuhause zuverlässig mit selbst erzeugtem Solarstrom und steigern Ihren Eigenverbrauch deutlich. Das System richtet sich an Eigenheimbesitzer, die Unabhängigkeit vom Netz und langfristige Stromkostenersparnis anstreben.

Ihre Vorteile auf einen Blick

Hohe Autarkie: 12,74 kWp Photovoltaik-Leistung kombiniert mit 15 kWh Speicher verschieben Ihren Solarstrom in die Abend- und Nachtstunden.
Dreiphasige Versorgung: Der Huawei SUN2000-12K-MAP0 speist dreiphasig ein und unterstützt 100 % asymmetrische Lasten.
Bifaziale Mehrerträge: Die Glas-Glas-Module von JA Solar nutzen auch das Licht der Rückseite zur Stromerzeugung.
Sicherheit & Langlebigkeit: LiFePO4-Speicher mit 100 % Entladetiefe und 10 Jahren Garantie sowie AFCI-Lichtbogenschutz im Wechselrichter.

Das System im Detail

Die Solarmodule

Das Komplettset enthält 28 bifaziale JA Solar Fullblack Module der N-Type Glas-Glas-Bauweise. Jedes Modul liefert eine Spitzenleistung, die in Summe eine Gesamtleistung von 12,74 kWp ergibt. Durch die bifaziale Zelltechnologie wird zusätzlich Streulicht von der Rückseite in Energie umgewandelt, was den Ertrag über die gesamte Betriebsdauer erhöht. Die robuste Glas-Glas-Konstruktion sorgt für eine lange Lebensdauer und geringe Degradation. Hinweis: Die JTL-Position nennt das Modell JAM54D41LB, das beigefügte Datenblatt bezieht sich auf die JAM78D10-Serie.

Der Wechselrichter

Herzstück der Anlage ist der Huawei SUN2000-12K-MAP0, ein dreiphasiger Hybrid-Wechselrichter mit 12.000 W Nennausgangsleistung. Er verbindet Photovoltaik und Batteriespeicher zu einer intelligenten Einheit und regelt den Energiefluss vollautomatisch. Mit zwei MPP-Trackern, einem maximalen Wirkungsgrad von 98,6 % und integrierter Sicherheitstechnik wie AFCI-Lichtbogenschutz und DC-Temperaturüberwachung bietet er eine zukunftssichere Basis für Ihre Anlage.

Der Batteriespeicher

Der Huawei LUNA2000-15-S0 Batteriespeicher besteht aus dem Leistungsmodul LUNA2000-5KW-C0 und drei Batteriemodulen LUNA2000-5-E0. Er speichert bis zu 15 kWh nutzbare Energie und gibt diese bei Bedarf wieder ab. Dank Lithium-Eisenphosphat-Technologie (LiFePO4), 100 % Entladetiefe und Ladeoptimierung auf Modulebene nutzen Sie Ihren Solarstrom optimal aus. Der Huawei Smart Power Sensor DTSU666-H misst die Energieflüsse präzise und sorgt so für einen effizienten Eigenverbrauch.

SYSTEMÜBERSICHT (Gesamtleistungsdaten der Anlage)
Gesamt-PV-Leistung	12,74 kWp (28 x 455 Wp)
Nutzbare Speicherkapazität	15 kWh
Wechselrichter-Nennleistung	12.000 W (AC)
Netzanschluss	3-phasig
Notstrom / USV	Backup-fähig (SmartGuard-63A-T0 erforderlich)
SOLARMODULE 28x JA Solar JAM78D10-450/MB (Werte je Modul, STC)
Nennleistung (Pmax)	450 W
Modulwirkungsgrad	20,4 %
Leerlaufspannung (Voc)	53,58 V
Kurzschlussstrom (Isc)	10,46 A
Zelltyp	Mono, bifazial, Glas-Glas (2,0/2,0 mm)
Abmessungen	2198 x 1005 x 35 mm
Gewicht	29,0 kg
Produktgarantie	12 Jahre / 30 Jahre lineare Leistungsgarantie
WECHSELRICHTER 1x Huawei SUN2000-12K-MAP0 (Hybrid-Wechselrichter)
Nennausgangsleistung	12.000 W
Max. Scheinleistung	13.200 VA
Max. Wirkungsgrad	98,6 %
Empfohlene max. PV-Leistung	22.000 Wp
Anzahl MPP-Tracker	2
Netzanschluss	Dreiphasig, 230/400 Vac, 3W/N + PE
Schutzart	IP66
Gewicht	21 kg
SPEICHER 1x Huawei LUNA2000-15-S0 (1x Leistungsmodul + 3x Batteriemodul)
Nutzbare Energie	15 kWh
Batteriemodulkapazität	3 x 5 kWh (LUNA2000-5-E0)
Nominale Entladeleistung	5 kW
Max. Entladeleistung	7 kW (10 s)
Entladetiefe (DoD)	100 %
Zelltechnologie	Lithium-Eisenphosphat (LiFePO4)
Schutzart	IP65
Abmessungen (BTH)	670 x 150 x 1320 mm
Gewicht (inkl. Standfuß)	163,8 kg
Garantie	10 Jahre
ENERGIEZÄHLER 1x Huawei Smart Power Sensor DTSU666-H 250A (Smart Meter)
Netztyp	3P4W / 3P3W
Messbereich Strom	0 ~ 250 A
Messgenauigkeit	Klasse 1 (Strom/Leistung ±1 %)
Schnittstelle	RS485 (Modbus-RTU)
Montageart	DIN35-Hutschiene
Lieferumfang Sensor	inkl. 3 CT 250A/50mA + RS485-Kabel (10 m)

Lieferumfang

28x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Modul
1x Huawei SUN2000-12K-MAP0 12 kW Hybrid-Wechselrichter
3x Huawei LUNA2000-5-E0 5 kWh LiFePO4 Batteriemodul (Erweiterungsakku)
1x Huawei LUNA2000-5KW-C0 Leistungsmodul / Betriebsmanagementmodul (BMS)
1x Huawei Smart Power Sensor DTSU666-H 250A
1x Solarkabel MC4 6 mm² 100 m H1Z2Z2-K Schwarz
6x Solarscouts MC4 Solarstecker Set (Male + Female, je 1 Paar)

Datenblatt - JAM54D41 430-455 LB (DE)

Datenblatt - Huawei SUN2000 5-12K-MAP0 (EN)

Benutzerhandbuch - Huawei SUN2000-5-12K-MAP0 (DE)

Datenblatt - Huawei LUNA 2000-S0 (DE)

Benutzerhandbuch - Huawei LUNA 2000-S0 (DE)

Datenblatt - Huawei LUNA 2000 7-21 S1 (DE)

Benutzerhandbuch - Huawei LUNA 2000-7-S1 (DE)

Garantie - Huawei (EN)
