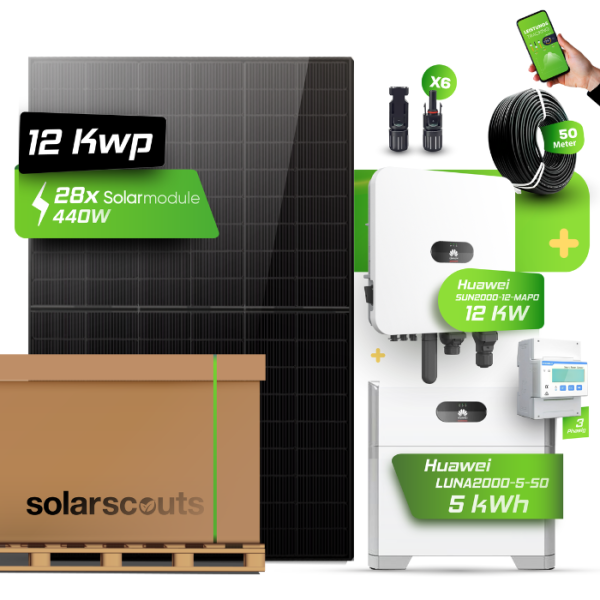

Huawei Photovoltaikanlage 12,74 kW Komplettset ist die durchdachte Lösung für alle, die ihren eigenen Solarstrom erzeugen, speichern und maximal selbst nutzen möchten. Mit 28 bifazialen Fullblack-Modulen von JA Solar erreicht die Anlage eine PV-Nennleistung von 12,74 kWp und wird durch den dreiphasigen Huawei Hybrid-Wechselrichter sowie einen 5 kWh Hochvolt-Batteriespeicher zu einem aufeinander abgestimmten Gesamtsystem.

Ihre Vorteile auf einen Blick

Hohe Eigenverbrauchsquote: Solarstrom wird tagsüber im 5 kWh Speicher zwischengespeichert und steht abends und nachts zur Verfügung.
Notstromfähig: Der SUN2000-12K-MAP0 bietet in Verbindung mit dem SmartGuard eine Backup-Lösung für das ganze Haus.
Robuste Modultechnik: Bifaziale Glas-Glas-Module mit N-Type-Zellen und 30 Jahren linearer Leistungsgarantie.
Zukunftssicher: Der modulare Huawei LUNA2000-Speicher lässt sich schrittweise auf bis zu 30 kWh erweitern.

Das System im Detail

Die Solarmodule

Die 28 JA Solar JAM54D41LB Fullblack-Module mit je 455 Wp erzeugen das Herzstück Ihres Solarstroms. Als bifaziale Glas-Glas-Module im N-Type-Design nutzen sie zusätzlich Streulicht auf der Rückseite und liefern so bei vergleichbarer Fläche höhere Erträge. Das elegante Fullblack-Design fügt sich harmonisch in nahezu jedes Dach ein, während die Glas-Glas-Bauweise für eine besonders lange Lebensdauer und Witterungsbeständigkeit sorgt.

Der Wechselrichter

Der Huawei SUN2000-12K-MAP0 ist ein dreiphasiger Hybrid-Wechselrichter mit 12 kW Nennleistung. Er wandelt den erzeugten Gleichstrom effizient in nutzbaren Wechselstrom um, steuert die Ladung des Batteriespeichers und ermöglicht dank Notstromfunktion (mit SmartGuard) eine Ersatzstromversorgung. Über die integrierte WLAN-Anbindung und die FusionSolar-App haben Sie Ihre gesamte Anlage jederzeit im Blick.

Der Batteriespeicher

Der Huawei LUNA2000-5-S0 ist ein Hochvolt-Batteriespeicher mit 5 kWh nutzbarer Kapazität, bestehend aus dem Leistungsmodul LUNA2000-5KW-C0 und dem Batteriemodul LUNA2000-5-E0. Die Lithium-Eisenphosphat-Technologie (LiFePO4) ermöglicht eine Entladetiefe von 100 % und eine Garantie von 10 Jahren. So speichern Sie überschüssigen Solarstrom sicher und nutzen ihn genau dann, wenn Sie ihn benötigen.

SYSTEMÜBERSICHT (Gesamtleistungsdaten der Anlage)
Gesamt-PV-Nennleistung	12,74 kWp (28 x 455 Wp)
Wechselrichter-Nennleistung (AC)	12 kW, 3-phasig
Nutzbare Speicherkapazität	5 kWh (Hochvolt, erweiterbar bis 30 kWh)
Netzanschluss	Dreiphasig
Notstrom / Ersatzstrom	Ja, mit SmartGuard (nicht im Set enthalten)
SOLARMODULE 28x JA SOLAR JAM54D41LB FULLBLACK (Werte je Modul, 455 Wp)
Modultyp	Bifazial, N-Type, Glas-Glas, Full Black
Nennleistung (Pmax)	455 Wp
Zelltechnologie	Monokristallin, Half-Cell
WECHSELRICHTER 1x HUAWEI SUN2000-12K-MAP0 (Hybrid Smart Energy Controller)
Nennausgangsleistung (AC)	12.000 W
Max. Scheinleistung	13.200 VA
Empfohlene max. PV-Leistung	22.000 Wp
Netzanschluss	Dreiphasig
Max. Wirkungsgrad	98,6 %
Anzahl MPP-Tracker	2
Max. Ausgangsstrom	20,2 A
Max. Lade- / Entladeleistung Batterie	12.000 W / 12.000 W
Überlast (Off Grid)	200 % für 10 Sekunden
Kommunikation	RS485; WLAN/Ethernet (Smart Dongle optional)
Schutzart	IP66
Gewicht (inkl. Montagebügel)	21 kg
Abmessungen (B x H x T)	490 x 460 x 130 mm
BATTERIESPEICHER 1x HUAWEI LUNA2000-5-S0 (Hochvolt, LUNA2000-5KW-C0 + LUNA2000-5-E0)
Nutzbare Energie	5 kWh
Batteriemodulkapazität	5 kWh (1 Batteriemodul LUNA2000-5-E0)
Zelltechnologie	Lithium-Eisenphosphat (LiFePO4)
Entladetiefe (DoD)	100 %
Nominale Entladeleistung	2,5 kW
Max. Entladeleistung	3,5 kW (10 s)
Nennspannung (3-phasiger WR)	600 V
Betriebsspannungsbereich (3-phasiger WR)	600 – 980 V
Skalierbarkeit	Modular erweiterbar bis 30 kWh
Schutzart	IP65
Kommunikation	RS485, CAN-BUS (nur im Parallelbetrieb)
Gewicht (inkl. Standfuß)	63,8 kg
Abmessungen (B x T x H)	670 x 150 x 600 mm
Garantie	10 Jahre
SMART POWER SENSOR 1x HUAWEI DTSU666-H 250A (Energiezähler zur Verbrauchsmessung)
Netzform	3P4W / 3P3W
Messbereich Strom	0 – 250 A
Messgenauigkeit (Strom/Leistung/Energie)	±1 %
Schnittstelle	RS485 (Modbus-RTU)
Montageart	DIN35-Hutschiene
Zubehör	3 Stromwandler 250A / 50mA, RS485-Kabel (10 m)

Lieferumfang

28x JA Solar 455W JAM54D41LB Bifazial Full Black N-Type Glas-Glas Solarmodul
1x Huawei SUN2000-12K-MAP0 12 kW Hybrid-Wechselrichter
1x Huawei LUNA2000-5-E0 5 kWh LiFePO4 Batteriemodul (Erweiterungsakku)
1x Huawei LUNA2000-5KW-C0 Betriebsmanagementmodul (Leistungsmodul/BMS)
1x Huawei Smart Power Sensor DTSU666-H 250A
6x Solarscouts MC4 Solarstecker-Set (je 1 Paar Male + Female)
1x Solarkabel MC4 6 mm² 100 m H1Z2Z2-K Schwarz

Datenblatt - JAM54D41 430-455 LB (DE)

Datenblatt - Huawei SUN2000 5-12K-MAP0 (EN)

Benutzerhandbuch - Huawei SUN2000-5-12K-MAP0 (DE)

Datenblatt - Huawei LUNA 2000-S0 (DE)

Benutzerhandbuch - Huawei LUNA 2000-S0 (DE)

Datenblatt - Huawei LUNA 2000 7-21 S1 (DE)

Benutzerhandbuch - Huawei LUNA 2000-7-S1 (DE)

Garantie - Huawei (EN)
