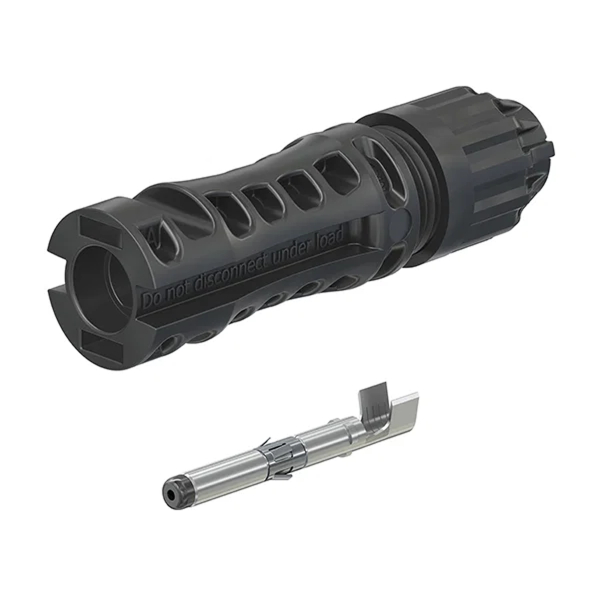

MC4-EVO2A Stecker (männlich) - Kabel Ø 4-6mm² (0155726)

Artikelnummer: 2924

✓︎ Original Stäubli MC4-Evo 2 mit bewährter MULTILAM-Technologie
✓︎ Für 1500 V DC zugelassen, Schutzart IP65/IP68 im gesteckten Zustand
✓︎ Für Kabel 4–6 mm², TÜV-Rheinland- und UL-zertifiziert

Verfügbar

Lieferzeit: 1 - 4 Werktage

1,99 €

inkl. 0% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

MC4-EVO2A Stecker (männlich) - Kabel Ø 4-6mm² (0155726)

Frage zum Artikel

Stell uns deine Frage

Beschreibung

Stäubli MC4-EVO2A Stecker (männlich) ist der original Steckverbinder für die sichere und langlebige Verkabelung Ihrer Photovoltaikanlage. Als Kabelkupplungsstecker der bewährten MC4-Evo 2 Familie eignet er sich für Solarkabel mit einem Querschnitt von 4 bis 6 mm² und ist für Systemspannungen bis 1500 V DC uneingeschränkt zugelassen. Kompatibel unter anderem mit Aiko Modulen.

Hauptvorteile für Ihre Anlage

Bewährte MULTILAM-Technologie: Das Kontaktsystem sorgt seit 2004 für einen zuverlässig niedrigen Kontaktwiderstand von unter 0,2 mΩ.
Hohe Schutzart: Im gesteckten Zustand erreicht der Steckverbinder IP65/IP68 und trotzt so dauerhaft Feuchtigkeit und Witterung.
Langlebig und witterungsbeständig: UV- und Ammoniakbeständigkeit machen den Stecker für alle klimatischen Umgebungen geeignet.
Steckkompatibel: Der MC4-Evo 2 Stecker ist voll kompatibel mit der Original MC4-Steckverbinderfamilie und lässt sich mit einer Standard-Crimpzange montieren.

Sichere Verbindung für Ihren Solarstrom

Jede Photovoltaikanlage ist nur so zuverlässig wie ihre Steckverbindungen. Der Stäubli MC4-Evo 2 Stecker verbindet Ihre Solarmodule und Kabelstränge dauerhaft sicher und minimiert Leistungsverluste durch seinen niedrigen Übergangswiderstand. Das integrierte Verriegelungssystem sorgt für einen festen Sitz, während die hohe IP-Schutzart die Kontakte zuverlässig vor eindringender Feuchtigkeit schützt. So bleibt Ihr Solarstrom über viele Jahre verlustarm nutzbar. Der Steckverbinder eignet sich sowohl für die Feldmontage als auch für vormontierte Lösungen und fügt sich nahtlos in bestehende MC4-Systeme ein. Beachten Sie den wichtigen Sicherheitshinweis: Trennen Sie den Steckverbinder niemals unter Last.

ALLGEMEINE DATEN (Basisinformationen zum Steckverbinder)
Hersteller	Stäubli
Modell	PV-KST4-EVO 2A/6I (MC4-Evo 2 Stecker)
Typ	Kabelkupplungsstecker (männlich), inkl. Isolierteil
Steckverbindersystem	Ø 4 mm
Verriegelungssystem	Locking type
Steckkompatibilität	Original MC4-Steckverbinderfamilie
ELEKTRISCHE SPEZIFIKATIONEN (Spannung, Strom & Querschnitt)
Bemessungsspannung (IEC 62852)	1500 V DC
Kabelquerschnitt	4 mm² / 6 mm²
Bemessungsstrom (IEC)	45 A (bei 4 mm²) / 53 A (bei 6 mm²)
Bemessungsstrom (UL 6703)	35 A (AWG 12) / 50 A (AWG 10)
Kontaktwiderstand	< 0,2 mΩ
Überspannungskategorie	III
Klasse (IEC)	II
MECHANIK & MATERIAL (Abmessungen und Werkstoffe)
Außendurchmesser des Kabels	4,7 – 6,4 mm
Breite der Crimpöffnung (b)	5,8 mm
Länge (ca.)	~71,4 mm
Ø (Isolierteil)	18,8 mm
Kontaktsystem	MULTILAM
Anschlussart	Crimpanschluss
Kontaktmaterial	Kupfer, verzinnt
Isolationsmaterial	PA
Flammklasse	UL94-V0
UMWELT & ZERTIFIZIERUNG (Einsatzbedingungen und Zulassungen)
Umgebungstemperaturbereich	-40 °C ... +85 °C (IEC/UL)
Obere Grenztemperatur	115 °C (IEC)
Schutzart, gesteckt	IP65/IP68 (1 m, 168 h)
Schutzart, ungesteckt	IP2X
Max. Betriebshöhe	5000 m ü. NN
Ammoniakbeständigkeit	TÜV Rheinland zertifiziert (2 PfG 1911/03.2011)
TÜV-Rheinland Zertifikat (IEC 62852)	R 60127169
UL-anerkannte Komponente (UL 6703)	E343181
Temperaturbereich gemäß IEC TS 63126	Stufe 2

Lieferumfang

1x Stäubli MC4-Evo 2 Kabelkupplungsstecker (männlich), inkl. Isolierteil
