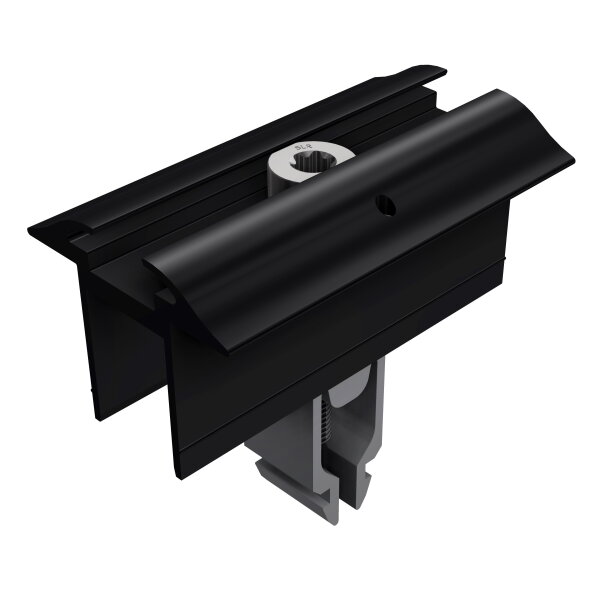

Schletter (SL Rack) Mittelklemme mit Erdung 28-45mm schwarz eloxiert

Artikelnummer: 96160-01

✓︎ Universell für Modulrahmen 28–45 mm, horizontal & vertikal
✓︎ Vormontiert & kompatibel mit allen SL Rack RAIL-Systemen
✓︎ Integrierter Erdungspin für sicheren Potentialausgleich

Verfügbar

Lieferzeit: 1 - 4 Werktage

2,00 €

inkl. 0% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Schletter (SL Rack) Mittelklemme mit Erdung 28-45mm schwarz eloxiert

Frage zum Artikel

Stell uns deine Frage

Beschreibung

SL Rack 96162-01 Endklemme mit Erdung ist die flexible Befestigungslösung für alle, die ihre PV-Module sicher und optisch ansprechend auf Tragschienen montieren möchten. Die universelle Vario-Endklemme eignet sich für Modulrahmenhöhen von 28 bis 45 mm und vereint dank integriertem Erdungspin die Modulbefestigung und den Potentialausgleich in einem einzigen Bauteil – das spart Montagezeit und Material.

Hauptvorteile für Ihre Anlage

Flexible Montage: Für Rahmenhöhen von 28–45 mm geeignet und durch einfaches Anheben und Drehen um 90° wahlweise horizontal oder vertikal einsetzbar.
Integrierter Potentialausgleich: Der Erdungspin ermöglicht die Systemerdung direkt an der Klemme und macht zusätzlichen Aufwand für den Potentialausgleich überflüssig.
Schnelle Installation: Komplett vormontiert und bequem von oben mit nur einem Werkzeug (Torx 40) verschraubbar.
Robuste Materialien: Klemmkörper aus Aluminium mit Edelstahlschraube, schwarz eloxiert für ein einheitliches, dezentes Erscheinungsbild Ihrer Solaranlage.

Sichere Modulbefestigung und einfacher Potentialausgleich

Eine zuverlässige Klemmung ist die Grundlage jeder langlebigen Photovoltaik-Anlage. Die SL Rack Endklemme 96162-01 sorgt mit einer Klemmlänge von 70 mm für einen festen und gleichmäßigen Halt Ihrer Solarmodule auf der Tragschiene. Ein integrierter Mitnehmer zum Öffnen der Klemme erleichtert das Handling spürbar und beschleunigt die Montage am Dach. Da die Vario-Klemme mit allen SL Rack RAIL-Systemen kompatibel ist, vereinfacht sie zugleich Ihre Lagerhaltung und Planung. Durch den optionalen Erdungspin wird der elektrische Potentialausgleich unmittelbar hergestellt, sodass Sie auf separate Erdungsleiter verzichten können. So kombinieren Sie mechanische Sicherheit und elektrische Schutzfunktion in einem durchdachten Bauteil – für eine saubere und normgerechte Installation.

ALLGEMEINE DATEN (Basisinformationen zur Klemme)
Hersteller	SL Rack
Modell	96162-01
Produkttyp	Endklemme Vario mit Erdung
Farbe	Schwarz eloxiert
Material	Aluminium, Schrauben aus Edelstahl
Kompatibilität	Alle SL Rack RAIL-Systeme
Lieferzustand	Komplett vormontiert
MONTAGE & ANWENDUNG (Einsatz und Verarbeitung)
Geeignete Modulrahmenhöhe	28 – 45 mm
Montageausrichtung	Horizontal oder vertikal (um 90° drehbar)
Werkzeug	Torx 40 (T40)
Verschraubung	Bequem von oben
Klemmlänge	70 mm
Klemmtiefe	11 mm
Anzugsdrehmoment	k.A.
Handling	Integrierter Mitnehmer zum Öffnen der Klemme
ERDUNG (Potentialausgleich)
Erdungsfunktion	Integrierter Erdungspin für Potentialausgleich
Ausführung	Optional auch ohne Erdungspin erhältlich
ABMESSUNGEN & GEWICHT (Maße des Bauteils)
Länge	70 mm
Breite	34 mm
Höhe	65 mm
Gewicht	0,070 kg

Lieferumfang

1x SL Rack 96162-01 Endklemme mit Erdung, schwarz eloxiert (vormontiert, inkl. Edelstahlschraube und Erdungspin)
