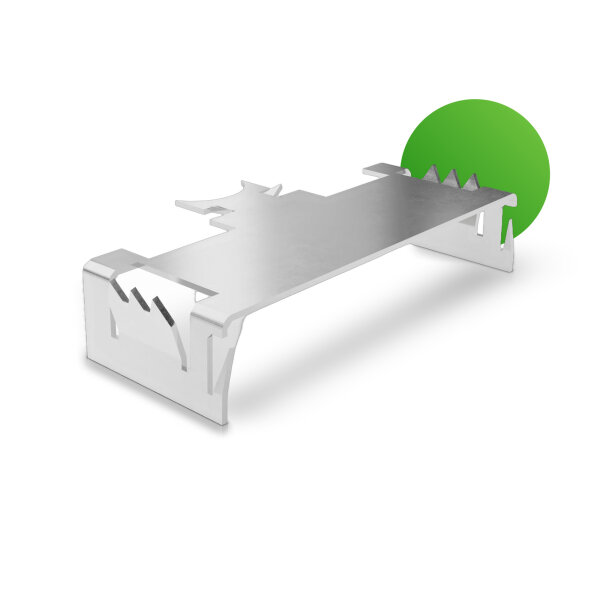

K2 Systems TerraGrif QL

Artikelnummer: 2004231

✓︎ Einfache Fixierung in der K2 Clamp und in der K2 Montageschiene
✓︎ Edelstahl 301 TA mit 0,5 mm Materialstärke
✓︎ Kompakte Maße von 17,5 × 9 × 45 mm bei 4,2 g

Verfügbar

Lieferzeit: 3 - 4 Wochen

1,35 €

inkl. 0% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Frage zum Artikel

Stell uns deine Frage

Beschreibung

K2 TerraGrif QL ist ein Erdungselement aus Edelstahl 301 TA für den Potentialausgleich Ihrer PV-Anlage mit K2 Montagesystemen. Das Bauteil wiegt 4,2 g und misst 17,5 × 9 × 45 mm. Sie fixieren es in der K2 Clamp und in der K2 Montageschiene. So schaffen Sie eine übersichtliche Grundlage für die PV-Erdung Ihres Montagesystems.

Die wichtigsten Vorteile im Überblick

Passend zur K2 Clamp: Der TerraGrif QL ist vom Hersteller als Lösung für die K2 Clamp vorgesehen. Laut Hersteller ist er auch mit der K2 Clamp MC kompatibel. Als kompatible Modulklemme nennt K2 die K2 Clamp 25-40.
Fixierung in Klemme und Schiene: Das Erdungselement wird in der K2 Clamp und in der K2 Montageschiene fixiert. Dadurch sitzt es an der Stelle, an der Modul und Montagesystem ohnehin verbunden werden.
Edelstahl als Werkstoff: Der TerraGrif QL besteht aus Edelstahl 301 TA nach NFA 35573 mit einer Materialstärke von 0,5 mm. Die allgemeine Toleranz entspricht DIN 2095 Gütegrad 2.
Für verschiedene K2 Montagesysteme: K2 führt den TerraGrif QL unter anderem für die Systeme BasicRail, MiniRail MK2, MultiAngle, MultiRail, SingleRail, SolidRail und TiltUp Vento.

Potentialausgleich an der PV-Anlage mit K2 Montagesystemen

Beim Potentialausgleich einer PV-Anlage, häufig auch Potenzialausgleich geschrieben, werden Modulrahmen und Montagesystem leitend miteinander verbunden. Der K2 TerraGrif QL ist dafür als Montagezubehör für K2 Montagesysteme vorgesehen. Sie setzen ihn in der K2 Clamp ein und fixieren ihn in der K2 Montageschiene. Ob Sie ein Eigenheim ausstatten oder eine Anlage auf einem Betriebsgebäude errichten: Das Bauteil wird direkt in die bestehende Klemmenmontage integriert.

PV-Erdung richtig zuordnen

Der TerraGrif QL ist laut Hersteller für die K2 Clamp und die FacadeClamp geeignet. Mit XS Clamp, AddOn-Montage, Dome Clamp, Dome 6 Connector und InsertionRail ist er nach Herstellerangabe nicht kompatibel. Für diese Systeme bietet K2 andere TerraGrif-Typen an. Prüfen Sie deshalb vor der Bestellung, welche Modulklemme in Ihrer Anlage verbaut ist.

ALLGEMEINE DATEN Produkt und Einsatz
Artikelnummer Hersteller	2004231
Einsatzzweck	Lösung für K2 Clamp
Montagesysteme	BasicRail, MiniRail MK2, MultiAngle, MultiRail, SingleRail, SolidRail, TiltUp Vento
MATERIAL & AUSFÜHRUNG Werkstoff und Normen
Material	Edelstahl 301 TA
Materialnorm	NFA 35573
Allgemeine Toleranz	DIN 2095 Gütegrad 2
Materialstärke	0,5 mm
KOMPATIBILITÄT & MONTAGE Klemmen und Fixierung
Fixierung	in der K2 Clamp und in der K2 Montageschiene
Kompatible Modulklemme	K2 Clamp 25-40
Kompatibel mit	K2 Clamp, FacadeClamp
ABMESSUNGEN Maße und Gewicht
Maße B × H × T	17,5 × 9 × 45 mm
Gewicht	4,2 g
