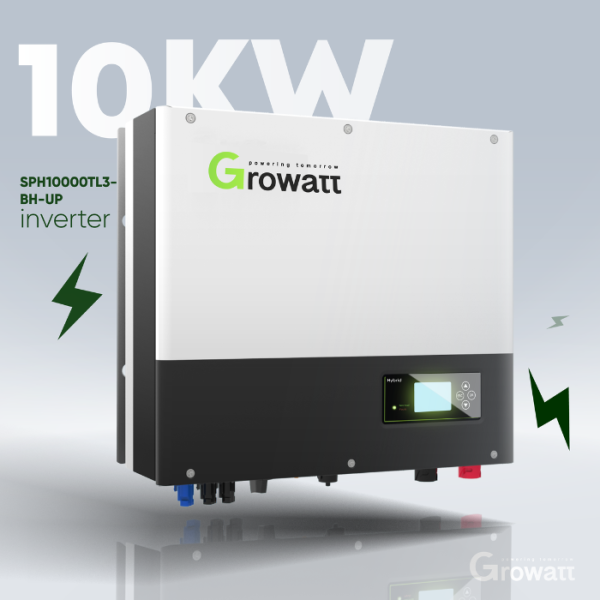

Growatt SPH 10000TL3 BH-UP Hybridwechselrichter 10kW 3-phasig (Hochvolt)

Artikelnummer: 425

✓︎ 10 kW dreiphasig – 100 % asymmetrischer Ausgang möglich
✓︎ Notstrom (USV) mit nur 10 ms Umschaltzeit
✓︎ 98,2 % Wirkungsgrad, 2 MPP-Tracker, 15.000 W PV

Verfügbar

Lieferzeit: 11 - 14 Werktage

1.116,18 €

inkl. 0% USt. ,

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Growatt SPH 10000TL3 BH-UP Hybridwechselrichter 10kW 3-phasig (Hochvolt)

Frage zum Artikel

Stell uns deine Frage

Beschreibung

Der Growatt SPH 10000TL3 BH-UP ist das leistungsstärkste Modell der SPH-TL3-BH-UP-Serie: ein dreiphasiger Hybridwechselrichter mit 10.000 W Nennleistung, der Photovoltaik-Erzeugung, Batteriespeicherung und Notstromversorgung in einem Gerät vereint. Er ist die passende Wahl für große Dachanlagen, Mehrfamilienhäuser und Gewerbeobjekte.

Ihre Vorteile im Überblick

Hohe PV-Auslastung: Mit einem DC/AC-Verhältnis von 1,5 können Sie bis zu 15.000 W PV-Modulleistung anschließen und so auch bei schwachem Licht mehr Ertrag erzielen.
Notstrom in 10 Millisekunden: Die integrierte USV-Funktion schaltet bei Netzausfall so schnell um, dass angeschlossene Verbraucher am EPS-Ausgang weiterlaufen – mit bis zu 10.000 W Ersatzstromleistung.
Asymmetrische Einspeisung: Der Wechselrichter kann seine Leistung zu 100 % auf einzelne Phasen verteilen und die Einspeisung phasengenau begrenzen.
Flexible Batterieanbindung: Der breite Batteriespannungsbereich von 100 bis 550 V erlaubt Speichergrößen von 7,68 bis 76,8 kWh.
VPP-Schnittstelle: Über RS485 lässt sich das System in virtuelle Kraftwerke einbinden und extern ansteuern.

Leistung, die sich im Alltag rechnet

Zwei unabhängige MPP-Tracker mit je 13,5 A Eingangsstrom erfassen auch unterschiedlich ausgerichtete Dachflächen zuverlässig. Der maximale Wirkungsgrad von 98,2 % und ein europäischer Wirkungsgrad von 97,5 % – der höchste Wert der Serie – sorgen dafür, dass nur ein geringer Teil der erzeugten Energie im Umwandlungsprozess verloren geht. Die Lade- und Entladeeffizienz der Batterie liegt bei 97,4 %.

Über die Betriebsarten „Last zuerst“, „Batterie zuerst“ und „Netz zuerst“ steuern Sie, wann der Speicher geladen und wann er entladen wird – entweder direkt am LCD-Display oder komfortabel über das Growatt-Monitoringportal. Die Exportlimit-Funktion begrenzt die Netzeinspeisung wahlweise gesamt oder je Phase.

Der transformatorlose Aufbau arbeitet vollständig lüfterlos mit natürlicher Konvektion; die Geräuschentwicklung liegt bei typisch 35 dB(A). Dank Schutzart IP65 und einem Betriebstemperaturbereich von −25 °C bis +60 °C ist auch eine Montage im Außenbereich möglich. Ein integrierter DC-Schalter, Überspannungsschutz Typ II auf DC- und AC-Seite, Verpolungsschutz, Isolationsüberwachung sowie Fehlerstrom-Überwachung sind serienmäßig an Bord. Die Installation ist ausschließlich durch qualifiziertes Fachpersonal zulässig.

ALLGEMEINE DATEN (Basisinformationen zum Wechselrichter)
Hersteller	Growatt
Modell	SPH 10000TL3 BH-UP
Gerätetyp	Dreiphasiger Hybridwechselrichter (Hochvolt-Batterie)
Topologie	Transformatorlos
Abmessungen (B/H/T)	505 / 453 / 198 mm
Gewicht	30 kg
Schutzart	IP65 (Schutzklasse I)
Kühlung	Natürliche Konvektion (lüfterlos)
Geräuschemission (typisch)	35 dB(A)
Betriebstemperaturbereich	−25 °C bis +60 °C
Relative Luftfeuchtigkeit	0 – 100 %
Max. Höhenlage	3.000 m
Eigenverbrauch (Nacht)	< 13 W
Garantie	10 Jahre
PV-EINGANG (DC) (Solargenerator-Anbindung)
Max. empfohlene PV-Leistung	15.000 W (STC)
Max. DC-Spannung	1.000 V
Startspannung	120 V
Nennspannung	600 V
MPP-Spannungsbereich	120 – 1.000 V
Anzahl MPP-Tracker	2
Strings pro MPP-Tracker	1
Max. Eingangsstrom pro MPPT	13,5 A
Max. Kurzschlussstrom pro MPPT	16,9 A
AC-AUSGANG (NETZ) (Netzparallelbetrieb)
AC-Nennleistung	10.000 W
Max. AC-Scheinleistung	10.000 VA
AC-Nennspannung (Bereich)	230 V / 400 V (310 – 476 V)
Netzfrequenz (Bereich)	50 / 60 Hz (45 – 55 Hz / 55 – 65 Hz)
Max. Ausgangsstrom	15,2 A
Einstellbarer Leistungsfaktor	0,8 kapazitiv … 0,8 induktiv
THDi	< 3 %
Netzanschlussart	3W + N + PE
BATTERIE (DC) (Speicheranbindung)
Batteriespannungsbereich	100 – 550 V
Max. Lade- / Entladestrom	25 A
Kontinuierliche Lade- / Entladeleistung	10.000 W
Batterietyp	Lithium-Akkumulator
Batteriekapazität	7,68 – 76,8 kWh
NOTSTROM / EPS (AC) (Ersatzstromversorgung)
Max. AC-Ausgangsleistung	10.000 W
Max. AC-Scheinleistung	10.000 VA
Max. Ausgangsstrom	15,2 A
Nominale AC-Ausgangsspannung	230 V / 400 V
Nominale AC-Ausgangsfrequenz	50 / 60 Hz
THDv	< 3 %
Umschaltzeit	< 10 ms
WIRKUNGSGRAD & SCHUTZ (Effizienz und Sicherheitsfunktionen)
Max. Wirkungsgrad	98,2 %
Europäischer Wirkungsgrad	97,5 %
Max. Lade- / Entladeeffizienz Batterie	97,4 %
DC-Schalter	Ja
DC-Verpolungsschutz	Ja
Batterieverpolungsschutz	Ja
Überspannungsschutz DC / AC	Typ II
AC-Kurzschlussschutz	Ja
Erdschlussüberwachung	Ja
Netzüberwachung	Ja
Inselschutz (Anti-Islanding)	Ja
Fehlerstrom-Überwachungseinheit	Ja
Isolationswiderstandsüberwachung	Ja
KOMMUNIKATION & NORMEN (Anschlüsse und Zertifizierungen)
Schnittstellen	RS485 / CAN / USB
Monitoring	RF / WLAN / GPRS / 4G (optional)
Anzeige	LCD + LED
VPP-Schnittstelle	Ja (über RS485)
DC-Anschluss	H4 / MC4 (optional)
AC-Anschluss	Schraubklemmen
Sicherheit	IEC/EN 62109-1, IEC/EN 62109-2, IEC 62040
EMV	EN 61000-6-1, EN 61000-6-3
Netzanschlussnormen	VDE-AR-N 4105, VDE 0126, EN 50549, CEI 0-21, CEI 0-16, UTE C 15-712, C10/C11, IEC 62116, IEC 61727, AS/NZS 4777, G98, TOR Erzeuger

Lieferumfang

Growatt SPH 10000TL3 BH-UP Hybridwechselrichter
MC4-Anschlüsse (blau und schwarz)
AC-Netzanschlussstecker
EPS-Ausgangsanschluss (rot)
Wasserdichte Abdeckung
Kommunikationskabel und RJ45-Anschluss
Erdungsklemme, M4- und M6-Stellschrauben
Temperatursensor für Blei-Säure-Batterien
Elektrischer Zähler (Energy Meter)
Bedienungs- und Installationsanleitung

Benutzerhandbuch

Technisches Datenblatt

Einheitenzertifikat

Kurzanleitung

VDE Zertifikat

Growatt Zubehor Kompabilitatsliste
