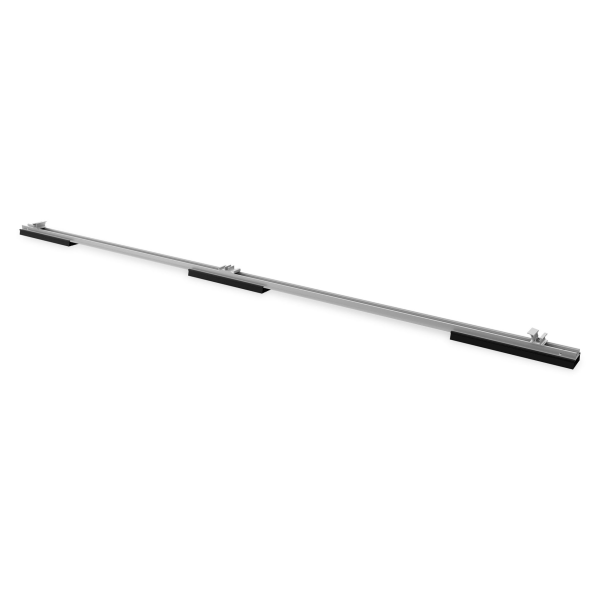

K2 D-Dome 6.10 Base Set LS - 2004714

Artikelnummer: 2004714

✓︎ Ost-West-Aufständerung mit 10° Modulneigung
✓︎ Langseitenklemmung für große Module bis 2390 mm
✓︎ Korrosionsbeständig aus Aluminium & Edelstahl

Verfügbar

Lieferzeit: 3 - 5 Werktage

34,90 €

inkl. 0% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Frage zum Artikel

Stell uns deine Frage

Beschreibung

K2 D-Dome 6.10 Base Set LS - 2004714 ist ein leichtballastiertes, aerodynamisch optimiertes Flachdach-Montagesystem für Photovoltaikanlagen. Es ermöglicht eine doppelseitige Ost-West-Aufständerung mit 10° Modulneigung und ist in der LS-Variante mit Langseitenklemmung speziell für größere Module und höhere Lastfälle ausgelegt.

Hauptvorteile für Ihre Anlage

Optimale Dachnutzung: Durch die bidirektionale Ost-West-Ausrichtung ohne Verschattungsabstände nutzen Sie Ihre Flachdachfläche bestmöglich aus.
Ballastarme Konstruktion: Das aerodynamisch optimierte Design reduziert den Ballastbedarf und schont so die Statik Ihres Daches.
Langseitenklemmung: Die Befestigung an der langen Modulrahmenseite ist für größere Module und höhere Lastfälle optimiert.
Korrosionsbeständig: Tragsystem und Klemmen aus Aluminium sowie Verbindungselemente aus Edelstahl sorgen für eine lange Lebensdauer.

Flexible Installation auf Flachdächern

Das K2 D-Dome 6.10 Montagesystem wurde für die Installation von Solarmodulen auf Flachdächern von Wohn-, Gewerbe- und Industriegebäuden entwickelt. Die durchlaufenden Schienen erlauben eine flexible Gestaltung der Reihenabstände und damit eine optimale Belegung Ihrer Dachfläche. Bei Dachneigungen bis 3° wird das System rein ballastiert montiert, bis 5° mit Ballast und Festanbindung mittels Dome FixPro, ab 5° Dachneigung mit Festanbindung. Dank vormontierter Komponenten gelingt die Installation zügig und sicher. Das System eignet sich für Neubauten wie für Bestandsgebäude und ist mit einer allgemeinen bauaufsichtlichen Zulassung (abZ) sowie 12 Jahren Produktgarantie ausgestattet – für einen zuverlässigen und langfristigen Betrieb Ihrer Photovoltaikanlage.

ALLGEMEINE DATEN (Basisinformationen zum System)
Hersteller	K2 Systems
Modell	D-Dome 6.10 Classic LS (Langseitenklemmung)
Artikelnummer	2004714
Systemtyp	Leichtballastiertes Flachdach-Montagesystem
Modulausrichtung	Quer (Landscape)
Zusätzliche Modulneigung	10°
Aufständerung	Doppelseitig Ost-West
Garantie	12 Jahre Produktgarantie
MATERIAL (Werkstoffe der Komponenten)
Material Tragsystem	Aluminium EN AW-6063 T66 / AW-6082 T6
Material Klemmen	Aluminium EN AW-6063 T66 / Edelstahl
Material Verbindungselemente	Edelstahl, TPC
Material Dachschutz	EPDM / PE-Platte
MODUL-KOMPATIBILITÄT (Passende Modulmaße)
Modulmaße Länge	1562–2390 mm
Modulmaße Breite	950–1170 mm
Modul-Rahmenhöhe	30–50 mm
Modulbefestigung	Lange Modulseite (Langseitenklemmung)
INSTALLATION (Montage & Dachanforderungen)
Dachneigung	0° bis 10°
Befestigung	≤ 3° ballastiert, bis 5° mit Ballast und Festanbindung (Dome FixPro), >5° mit Festanbindung
Thermische Trennung	Nach max. 12 m entlang der Basisschiene, nach max. 16 m entlang der Modulreihe
Mindestabstand Dachrand	600 mm
NORMEN & ZULASSUNGEN (Prüfungen und Konformität)
Zulassung	Allgemeine bauaufsichtliche Zulassung (abZ) für das Gesamtsystem
Prüfnorm	DIN EN 1991 (Eurocode 1) für Wind- und Schneelasten
Statik	Systemstatik über Planungstool K2 Base verfügbar

Lieferumfang

Dome Mat S (EPDM) – Auflagepad zur Entkopplung und Dachschutz
BasicRail 22
Dome 6.10 Peak und SD
Dome FlatConnector Set – Schienenverbinder für BasicRail 22
DomeClamp – End- und Mittelklemmen für Modulhöhen 30–50 mm
Dome SpeedPorter – Ballastaufnahme bis ca. 40 kg
SingleRail 36 light mit Dome FlatConnector Set, Climber Set (LS-Klemmung)
