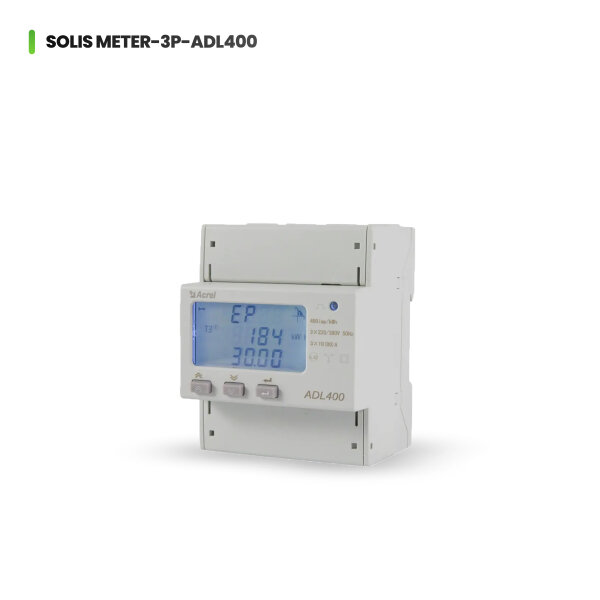

Acrel ADL400 Smartmeter für Solis - 3-Phasig (Direktanschluss 80A oder externer CT 6A)

Artikelnummer: 2821

✓︎ Präzise 3-Phasen-Messung mit Genauigkeitsklasse 0,5
✓︎ Direktanschluss bis 80 A oder externer CT 6 A
✓︎ RS485-Schnittstelle mit Modbus-RTU für Solis

Verfügbar

Lieferzeit: 8 - 11 Werktage

99,90 €

inkl. 0% USt. , zzgl.

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Acrel ADL400 Smartmeter für Solis - 3-Phasig (Direktanschluss 80A oder externer CT 6A)

Frage zum Artikel

Stell uns deine Frage

Beschreibung

Acrel ADL400 Smartmeter für Solis – 3-Phasig ist ein präzises Energiemessgerät für Ihre Photovoltaikanlage mit Solis Wechselrichter. Es erfasst alle relevanten elektrischen Parameter im 3-Phasen-Netz mit einer Genauigkeitsklasse von 0,5 und ermöglicht so eine zuverlässige Überwachung von Eigenverbrauch und Einspeisung. Der Anschluss erfolgt wahlweise direkt bis 80 A oder über externe Stromwandler (CT) mit 6 A.

Hauptvorteile für Ihre Anlage

Hohe Messgenauigkeit: Aktive Energie wird mit Genauigkeitsklasse 0,5 erfasst, elektrische Parameter mit einer Fehlertoleranz von nur ±0,2 %.
Flexibler Anschluss: Sie wählen zwischen Direktanschluss bis 80 A oder Messung über externe Stromwandler mit 6 A.
Einfache Integration: Die RS485-Schnittstelle mit Modbus-RTU-Protokoll bindet das Smartmeter zuverlässig an Ihren Solis Wechselrichter an.
Kompakte Hutschienenmontage: Das schmale Gehäuse lässt sich platzsparend auf der DIN-Schiene installieren.

Intelligente Steuerung Ihres Solarstroms

Damit Ihr Solis Wechselrichter den Eigenverbrauch optimal regeln kann, benötigt er exakte Messdaten über Bezug und Einspeisung. Genau diese Aufgabe übernimmt das Acrel ADL400 Smartmeter am Netzanschlusspunkt. Es misst kontinuierlich Spannung, Strom, Wirk-, Blind- und Scheinleistung sowie den Leistungsfaktor auf allen drei Phasen. Die erfassten Werte werden per RS485 an den Wechselrichter übertragen, sodass die Nulleinspeisung oder ein gezielter Eigenverbrauch präzise geregelt werden kann. So nutzen Sie Ihren selbst erzeugten Photovoltaik-Strom optimal, senken Ihre Stromkosten und gewinnen mehr Unabhängigkeit vom öffentlichen Netz. Dank der einfachen Installation auf der Hutschiene und der bewährten Modbus-Kommunikation fügt sich das Smartmeter unkompliziert in Ihre bestehende Anlage ein.

ALLGEMEINE DATEN (Basisinformationen zum Smartmeter)
Hersteller	Acrel
Modell	ADL400
Anschlussart	3-phasig (3P4L / 3P3L)
Montageart	Hutschienenmontage (DIN-Schiene)
Display	12-stelliges Segment-LCD mit Hintergrundbeleuchtung
Bedienung	3 Tasten zur Parametrierung
MESSUNG & GENAUIGKEIT (Erfasste Parameter)
Messparameter	U, I, P, Q, S, PF, F, 1.–31. Harmonische
Genauigkeit Wirkenergie	Klasse 0,5
Genauigkeit Blindenergie	Klasse 2
Genauigkeit Spannung / Strom	Fehler ±0,2 %
Genauigkeit Leistung	Fehler ±0,5 %
Frequenzbereich	45–65 Hz (Fehler ±0,2 %)
Genauigkeit Uhr	≤0,5 s/d
ELEKTRISCHE SPEZIFIKATIONEN (Spannung & Strom)
Referenzspannung	3×100V, 3×380V, 3×57,7/100V, 3×220/380V
Eingangsstrom	3×10(80)A (Direktanschluss) / 3×1(6)A (via CT)
Verbrauch Spannungspfad	<10 VA (pro Phase)
Verbrauch Strompfad	<1 VA (pro Phase bei Nennstrom)
Impedanz Spannungspfad	>2 MΩ
Impulsausgang	1 aktiver Optokoppler-Ausgang (Impulsbreite 80±20 ms)
Impulskonstante	400 imp/kWh bzw. 10000 imp/kWh
KOMMUNIKATION & UMGEBUNG (Schnittstelle und Betriebsbedingungen)
Schnittstelle	RS485
Protokoll	Modbus-RTU
Adressbereich	1–247
Baudrate	1200–19200 bps
Betriebstemperatur	-25 °C bis +55 °C
Relative Luftfeuchte	≤95 % (nicht kondensierend)
Anzugsdrehmoment	Direktanschluss 3–4 N·m / via CT 1,5–2 N·m

Lieferumfang

Acrel ADL400 Smartmeter (3-phasig)
Bedienungsanleitung

Datenblatt
