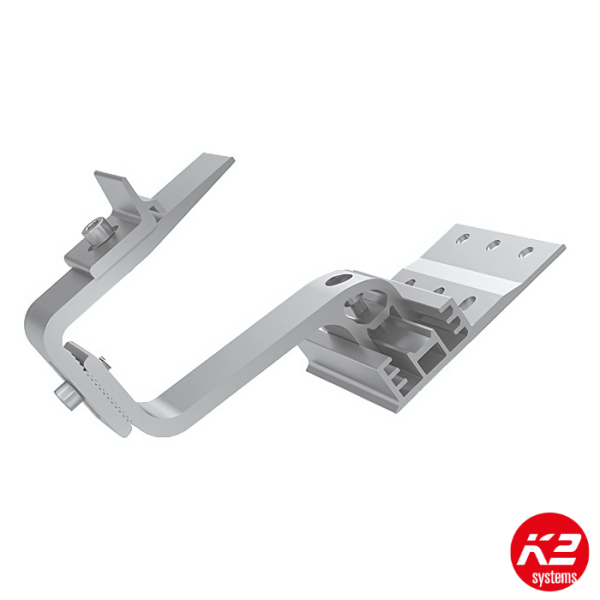

K2 Dachhaken SingleHook 4S - 2003144

Einführung

Der K2 Systems SingleHook 4S ist ein hochwertiger Steildachhaken, der speziell für die Anforderungen moderner Photovoltaik‑Montagen entwickelt wurde. Er ermöglicht eine flexible, sichere Verbindung zwischen Dachstruktur und K2 Solar‑Montageschienen und ist optimal auf das K2 Montagesystem abgestimmt.

Mit seiner dreifachen Höhenverstellung in der Basisplatte (40 / 47 / 54 mm) und zusätzlich 30 mm justierbarem Hakenarm lässt sich der Gesamt­montagebereich stufenlos von 120,5 bis 165,1 mm abdecken. Damit passt sich der Haken flexibel an die örtlichen Gegebenheiten wie Sparrenhöhen, Dachsparren oder Dachneigungen an.

Dank des vorinstallierten K2 Climber 36/50 und eines beiliegenden Innensechskantschraubensystems ist die Installation effizient und präzise durchführbar. Der Haken ist ausgelegt für den Einsatz mit den K2 Schienen (SingleRail und CrossRail) und fügt sich nahtlos in das K2 Montagesystem ein.

Das verwendete Material — Aluminium EN AW‑6063 T66 und Edelstahl A2 — garantiert hohe Korrosionsbeständigkeit und langlebige Funktion auch unter wechselnden Wetterbedingungen.

Er ist geeignet für Sparren ab 48 mm Breite. In Sonderfällen können bereits schmale Sparren ab 36 mm genutzt werden, wenn ein M6 Holzbauschraube zum Einsatz kommt.

Als Teil des **K2 Montagesystems** integriert der SingleHook 4S perfekt in das Konzept von modularer, flexibler Solar Montage mit K2 Photovoltaik‑Komponenten wie K2 Minirail, K2 Schiene, und mit optionalen Blitz­schutz­klemmen. Durch diese Systemkompatibilität profitieren Installateure von effizienten Montageprozessen und klaren Komponentenstrukturen.

Technische Spezifikationen

• Gesamte Höhenverstellung: 120,5 mm – 165,1 mm
• Basisplatten-Höhenstufen: 40 / 47 / 54 mm
• Hakenarm-Verstellung: bis 30 mm Zusatzhöhe
• Material: Aluminium EN AW‑6063 T66, Edelstahl A2
• Kompatibel mit: K2 SingleRail, CrossRail (K2 Montageschienen)
• Geeignete Sparrenbreite: ab 48 mm (optional 36 mm mit M6 Schraube)
• Vorinstallierter K2 Climber 36/50 inklusive
• Lieferung inkl. Innensechskantschraube und Befestigungsmaterial für die Verbindung mit K2 Schienen
• Stückgewicht: ca. 0,632 kg

Vorteile & Anwendung

Der K2 Systems SingleHook 4S bietet gegenüber Standardhaken mehrere zentrale Vorteile:

1. Flexible Höhenanpassung: Dank stufenweiser Basis- und Armverstellung kann in unebenen Dachbereichen oder bei schwankenden Sparrenhöhen eine präzise Ausrichtung erfolgen.
2. Systemkompatibilität: Er ist vollständig auf K2 Montageschienen abgestimmt (SingleRail, CrossRail) und erlaubt Kombination mit anderen K2 Komponenten wie Blitzschutzklemmen oder Minirail.
3. Einfache Installation: Durch werkseitig montierten Climber und optimierte Schraubverbindung reduzieren sich Montagezeiten und Fehlerquellen.
4. Korrosionsschutz: Hochwertige Materialien sorgen für langjährige Dauerhaftigkeit – ideal im Freiluftbetrieb.
5. Anpassungsfähigkeit: Die Möglichkeit zur Nutzung bei schmalen Sparren (ab 36 mm) erhöht den Einsatzradius.

Montagehinweise & Integration

Bei der Planung mit **K2 Montagesystemen** empfiehlt es sich, den SingleHook 4S in Kombination mit K2 Base oder geeigneter Planungssoftware zu positionieren. Die Ausrichtung sollte so erfolgen, dass die mechanischen Lasten direkt in die Dachstruktur eingeleitet werden. (K2 SingleRail Systeme bilden hierbei das Traggerüst, auf dem die Module befestigt werden.)

Für die ordnungsgemäße Montage gelten folgende Hinweise:

• Überprüfen Sie die statische Tragfähigkeit der Dachkonstruktion vorab.
• Nutzen Sie die mitgelieferten Schrauben und Muttern in zugelassener Qualität.
• Bei Verwendung von Blitzschutzklemmen oder Potentialausgleich sollte die Kompatibilität zum SingleHook-System geprüft werden.
• Dokumentieren Sie alle Höhenverstellungen und Montagepositionen zur Nachvollziehbarkeit und Qualitätskontrolle.

Gewichtsinformationen

Artikelgewicht: 0,632 kg
