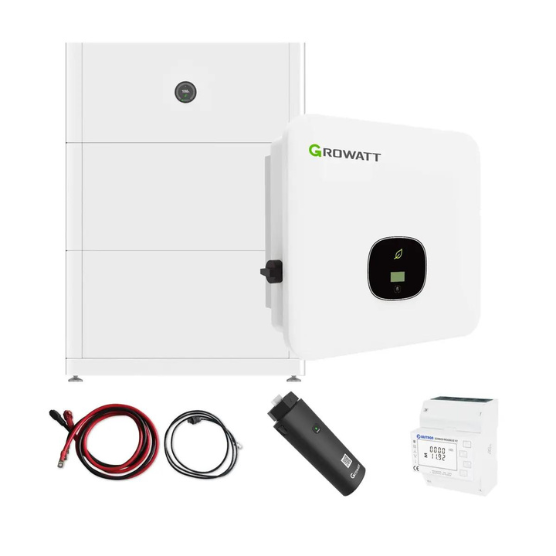

Growatt MOD 10KTL3-HU 10kW Hybrid-Wechselrichter mit 10kWh Solarspeicher-Set (A9890206)

Artikelnummer: 580

✓︎ 10 kW Hybrid-Wechselrichter + 10 kWh APX-HV-Speicher im Set
✓︎ 2 MPP-Tracker, bis 20.000 W PV-Leistung, 98,6 % Wirkungsgrad
✓︎ 100 % nutzbare Kapazität dank LFP-Zellen, 10 Jahre Garantie

Verfügbar

Lieferzeit: 8 - 11 Werktage

3.748,98 €

inkl. 0% USt. ,

Auswahl Steuerzone / Lieferland

Sicher bezahlen via:

Frage zum Artikel

Stell uns deine Frage

Growatt MOD 10KTL3-HU 10kW Hybrid-Wechselrichter mit 10kWh Solarspeicher-Set (A9890206)

Frage zum Artikel

Stell uns deine Frage

Beschreibung

Das Growatt MOD 10KTL3-XH Speicher-Set kombiniert einen dreiphasigen 10-kW-Hybrid-Wechselrichter mit dem modularen Hochvolt-Speicher Growatt APX 10.0P. Mit 10 kWh nutzbarer Kapazität und einer empfohlenen PV-Leistung von bis zu 20.000 Wp eignet sich das Set für Einfamilienhäuser, die ihren Solarstrom auch abends und nachts selbst verbrauchen möchten.

Hauptvorteile für Ihre Anlage

Aufeinander abgestimmtes Set: Der MOD 10KTL3-XH ist für das APX-HV-Batteriesystem (5–30 kWh) freigegeben – Wechselrichter und Speicher passen ohne Zusatzkomponenten zusammen.
Hoher Ertrag: Zwei unabhängige MPP-Tracker mit einem MPPT-Bereich von 140 bis 1.000 V erlauben unterschiedlich ausgerichtete Dachflächen. Der maximale Wirkungsgrad liegt bei 98,6 %.
100 % nutzbare Kapazität: Von den 10 kWh Energiekapazität stehen laut Datenblatt 10 kWh nutzbar zur Verfügung – ohne Reserveabschlag.
Modular erweiterbar: Der Speicher besteht aus zwei Batteriemodulen APX 5.0P-B1 und lässt sich innerhalb der Serie auf bis zu 30 kWh ausbauen.
Sicherheit ab Werk: Aktiver Lichtbogenschutz (AFCI), Typ-II-Überspannungsschutz auf AC- und DC-Seite sowie kobaltfreie LFP-Zellen.

Solarstrom speichern statt einspeisen

Ohne Speicher fließt der Mittagsertrag Ihrer Photovoltaikanlage größtenteils ins öffentliche Netz. Der Hybrid-Wechselrichter erkennt Überschüsse und lädt damit den APX-Speicher, der die Energie am Abend wieder abgibt. Das 24-Stunden-Eigenverbrauchs-Monitoring zeigt Ihnen dabei jederzeit, wie viel Strom Sie erzeugen, speichern und verbrauchen.

Der Wechselrichter kann den Speicher mit bis zu 10.000 W laden; die Entladeleistung des 10-kWh-Speichers ist batterieseitig auf 5 kW Dauerleistung begrenzt (Spitze 10 kW für 60 s). Das Leistungsmodul APX 98034-C2 optimiert jedes Batteriemodul einzeln, sodass sich auch später ergänzte Module problemlos in das bestehende System einfügen. Die Installation erfolgt wandhängend oder – mit zusätzlichem Sockel – bodenstehend. Beide Komponenten arbeiten mit natürlicher Konvektionskühlung, also völlig geräuschlos, und werden mit 10 Jahren Herstellergarantie geliefert.

ALLGEMEINE DATEN (Basisinformationen zum Set)
Hersteller	Growatt
Wechselrichter	MOD 10KTL3-XH (BP)
Speicher	APX 10.0P (Hochvolt, 10 kWh)
Batterietyp	Kobaltfreies Lithium-Eisen-Phosphat (LFP)
Topologie / Kühlung	Transformatorlos / natürliche Konvektion
Schutzart	Wechselrichter IP66 / Speicher IP65
Abmessungen (L/B/H)	Wechselrichter 425 / 387 / 178 mm Speicher 710 / 200 / 990 mm
Gewicht	Wechselrichter 14 kg / Speicher 115 kg
Garantie	10 Jahre (beide Komponenten)
PV-EINGANG (DC) (Solarseitige Anbindung)
Max. empfohlene PV-Leistung	20.000 W (STC-Module)
Max. DC-Spannung	1.100 V
Startspannung / Nennspannung	160 V / 600 V
MPPT-Spannungsbereich	140 – 1.000 V
MPP-Tracker / Strings je Tracker	2 / 1
Max. Eingangsstrom je MPPT	16 A
Max. Kurzschlussstrom je MPPT	20 A
AC-AUSGANG (Netzeinspeisung)
AC-Nennleistung	10.000 W
Max. AC-Scheinleistung	11.000 VA
Max. Ausgangsstrom	16,7 A
AC-Nennspannung (Bereich)	220 V/380 V, 230 V/400 V (340 – 440 V)
Netzfrequenz (Bereich)	50/60 Hz (45 – 55 Hz / 55 – 65 Hz)
Netzanschlussart	3W+N+PE (dreiphasig)
Einstellbarer Leistungsfaktor	0,8 kapazitiv … 0,8 induktiv
THDi	< 3 %
Backup-Ausgang	Max. 10.000 VA, 230 V/400 V, 50/60 Hz
BATTERIE & SPEICHER (Growatt APX 10.0P)
Energiekapazität	10 kWh
Nutzbare Kapazität	10 kWh (100 % Entladetiefe)
Aufbau	Leistungsmodul APX 98034-C2 + 2 × Batteriemodul APX 5.0P-B1 (je 5 kWh)
Max. Ausgangsleistung (Batterie)	5 kW
Spitzenausgangsleistung	10 kW (60 s)
Max. Ladeleistung (Wechselrichter)	10.000 W
Max. Entladeleistung (Wechselrichter)	11.000 W
Betriebsspannungsbereich (dreiphasig)	Speicher 600 – 980 V / Wechselrichter 600 – 950 V
Max. Betriebsstrom (Batterieeingang)	18,5 A
Erweiterbarkeit	Bis 30 kWh (6 Batteriemodule) innerhalb der APX-Serie
Installation	Wandmontage oder Bodeninstallation (Bodenaufstellung erfordert zusätzlichen Sockel, 710/200/50 mm)
WIRKUNGSGRAD & SCHUTZ (Effizienz und Sicherheit)
Max. Wirkungsgrad	98,6 %
Europäischer Wirkungsgrad	98,1 %
MPPT-Wirkungsgrad	99,9 %
Überspannungsschutz AC/DC	Typ II / Typ II
AFCI-Lichtbogenschutz	Ja (nach Installation zu aktivieren)
Weitere Schutzfunktionen	DC-Verpolungsschutz, DC-Schalter, Isolationsmonitoring, AC-Kurzschlussschutz, Erdschlussüberwachung, Netzüberwachung, Anti-Islanding, Fehlerstrom- und String-Fehlerüberwachung
Stromverbrauch in der Nacht	< 5,5 W
Betriebstemperatur	Wechselrichter −25 °C … +60 °C / Speicher −10 °C … +50 °C
Höhenlage / Luftfeuchte	Bis 4.000 m / 0 – 100 % (WR), 5 – 95 % (Speicher)
KOMMUNIKATION & NORMEN (Anbindung und Zertifizierung)
Display	OLED + LED / WLAN + App
Schnittstellen Wechselrichter	USB und RS485 serienmäßig; WLAN, GPRS, LAN, RF optional
Schnittstellen Speicher	CAN / RS485
Überwachungsparameter Speicher	SOC, Systemspannung und -strom, Zellspannung, Zell- und PCBA-Temperatur
DC-/AC-Verbindung	H4/MC4 (opt.) / Kabelverschraubung + OT-Klemme
Normen Wechselrichter	CE, VDE 0126, EN 50549, VDE-AR-N 4105, C10/C11, VFR 2019, IEC 62116, IEC 61727, IEC 60068, IEC 61683, CEI 0-21, TOR Erzeuger, G98/G99, G100, AS 4777, UNE 217001, UNE 206007, PO 12.2
Normen Speicher	IEC 62619 (Cell & Pack), IEC 60730, VDE 2510-50, CE, CEC, RCM, UN 38.3, UL 1973, UL 9540A, FCC

Lieferumfang

1 × Growatt MOD 10KTL3-XH Hybrid-Wechselrichter
1 × Growatt APX 10.0P Speichersystem, bestehend aus Leistungsmodul APX 98034-C2 und 2 × Batteriemodul APX 5.0P-B1
Montagematerial und Anschlusszubehör
Bedienungs- und Installationsanleitung

Datenblatt Growatt APX-HV

Datenblatt Growatt MOD 3~10KTL3-XH(BP) (EN)
