Монтажный комплект K2 Systems SingleRail для волнистой кровли на 4 модуля вертикально

Артикул: 3046

✓︎
K2 SingleRail 36 - 8x алюминиевая шина 2,40 м из EN AW 6063 T66
✓︎
K2 SingleRail Climber HangerBolt M10x180 - 8x шуруп-шпилька
✓︎
Для 4 модулей вертикально - рассчитан примерно на 8 м² площади модулей

В наличии

Срок доставки: 3 - 6 рабочих дней

439,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

Монтажный комплект K2 Systems SingleRail для волнистой кровли на 4 модуля вертикально

Вопрос о товаре

Задайте нам свой вопрос

Описание

Монтажный комплект K2 Systems SingleRail для волнистой кровли на 4 модуля вертикально — это полная система крепления для установки четырёх фотоэлектрических модулей в вертикальной ориентации на волнистой кровле. Комплект включает все несущие алюминиевые шины, зажимы и шурупы-шпильки и рассчитан на монтажную площадь примерно 8 м².

Ваши преимущества вкратце

Коррозионностойкие материалы: шины и зажимы из алюминия EN AW 6063 T66, соединительные элементы из нержавеющей стали 1.4301 (A2) для долгого срока службы при наружном применении.
Согласованный монтаж: все компоненты подготовлены для высоты рамы модуля от 25 до 40 мм (предварительная настройка на раму 30 мм).
Удобство работы с инструментом: зажимы с заданным моментом затяжки 16 Нм обеспечивают равномерное и надёжное крепление модулей.
Полная система: от крепления к кровле до торцевой заглушки — все детали для четырёх модулей входят в один заказ.

Система в деталях

Несущие шины

Основой является K2 SingleRail 36 — алюминиевый профиль без покрытия (после прессования) из EN AW 6063 T66 высотой 36 мм и массой около 769,53 г/м. Комплект содержит восемь шин длиной по 2,40 м. С помощью соединителей шин K2 SingleRail 36/50 из алюминия со стопором из нержавеющей стали профили соединяются в непрерывные монтажные плоскости.

Крепление к кровле

Для крепления к стропильной системе служат восемь шурупов-шпилек K2 SingleRail Climber HangerBolt M10x180 с диапазоном регулировки от 37 до 44,3 мм. Их дополняют восемь комплектов K2 SingleRail Climber 36/50 для установки шин. HangerBolts изготовлены из нержавеющей стали A2 с уплотнением EPDM, Climber — из алюминия EN AW 6063 T66.

Зажим модулей

Четыре универсальных концевых зажима K2 Clamp EC 25-40 и шесть средних зажимов K2 Clamp MC 25-40 чёрного цвета фиксируют модули с моментом затяжки 16 Нм. Двенадцать торцевых заглушек SingleRail 36 и двенадцать BlackCover SingleRail 36 аккуратно закрывают профили.

ОБЗОР СИСТЕМЫ (Общие данные монтажного комплекта)
Производитель	K2 Systems
Применение	Волнистая кровля, 4 модуля вертикально
Шины всего	8x SingleRail 36, по 2,40 м (19,2 м)
Крепления к кровле	8x HangerBolt M10x180
Высота рамы модуля	25 – 40 мм (предустановлено для 30 мм)
АЛЮМИНИЕВЫЙ ПРОФИЛЬ 8x K2 Systems SingleRail 36 (Несущая шина, арт. 2003458 / 2002289)
Материал	Алюминий EN AW 6063 T66
Поверхность	без покрытия (после прессования)
Длина	2,40 м
Высота профиля	36 мм
Ширина профиля	39,4 мм
Масса	ок. 769,53 г/м
Площадь сечения	2,85 см²
ШУРУП-ШПИЛЬКА 8x K2 Systems SingleRail Climber HangerBolt M10x180 (Крепление к кровле, арт. 2003272)
Материал HangerBolt	Нержавеющая сталь A2 / EPDM
Climber 36/50	Алюминий EN AW 6063 T66
Резьба	M10
Общая длина	180 мм
Длина резьбы (дерево)	67 мм
Диапазон регулировки	37 – 44,3 мм
Масса	ок. 231,8 г/шт.
КОМПЛЕКТ CLIMBER 8x K2 Systems SingleRail Climber 36/50 Set (Крепление шины, арт. 2003145)
Climber 36/50 Solo	Алюминий EN AW 6063 T66
MK2	TPC / нержавеющая сталь 1.4301
Винт	Винт с цилиндрической головкой ISO 4762 M8x20, A2-70
Масса	ок. 70,6 г/шт.
СОЕДИНИТЕЛЬ ШИН 6x K2 Systems соединитель шин SingleRail 36/50 (Стыковой соединитель, арт. 2003605)
RailConnector Solo	Алюминий EN AW 6063 T66
RailConnector Stop	Нержавеющая сталь 1.4310
Длина	250 мм
Масса	ок. 240,7 г/шт.
КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems универсальный концевой зажим Clamp EC 25-40 (чёрный, арт. 2004545)
Материал корпуса зажима	Алюминий EN AW 6063 T66, чёрный
Опорная пластина	Нержавеющая сталь 1.4301 (X5CrNi18-10)
Винт	Винт с цилиндрической головкой ISO 4762 M8x35, A2-70
Высота рамы модуля	25 – 40 мм
Момент затяжки	16 Нм
Масса	ок. 90 г/шт.
СРЕДНИЙ ЗАЖИМ 6x K2 Systems средний зажим Clamp MC 25-40 (чёрный, арт. 2004540)
Материал корпуса зажима	Алюминий EN AW 6063 T66, чёрный
Винт	Винт с цилиндрической головкой ISO 4762 M8x35, A2-70
Высота рамы модуля	25 – 40 мм
Момент затяжки	16 Нм
Масса	ок. 72 г/шт.

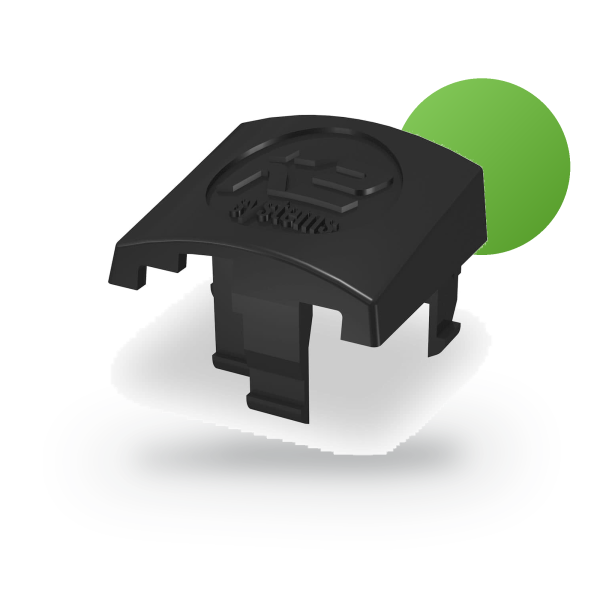

ТОРЦЕВАЯ ЗАГЛУШКА 12x K2 Systems SingleRail 36 End Cap (арт. 1004767)
Материал	PA тип 6 (пластик)
Размеры	39 x 36 x 31 мм
Масса	ок. 8,4 г/шт.
НАКЛАДКА 12x K2 Systems BlackCover SingleRail 36 (арт. 2003523)
Материал	PA6 GK30 (пластик)
Длина	150 мм
Масса	ок. 28,7 г/шт.

Комплект поставки

8x K2 Systems алюминиевый профиль SingleRail 36 - 2,40 м (арт. 2003458)
6x K2 Systems соединитель шин SingleRail 36/50 (арт. 2003605)
8x K2 Systems SingleRail Climber HangerBolt M10x180 (арт. 2003272)
8x K2 Systems SingleRail Climber 36/50 Set (арт. 2003145)
4x K2 Systems универсальный концевой зажим Clamp EC 25-40, чёрный анодированный (арт. 2004545)
6x K2 Systems средний зажим Clamp MC 25-40, чёрный (арт. 2004540)
12x K2 Systems SingleRail 36 End Cap / торцевая заглушка (арт. 1004767)
12x K2 Systems BlackCover SingleRail 36 (арт. 2003523)
