Монтажный комплект K2 Systems BasicRail для 2 модулей на профнастиле, вертикально

Артикул: 3043

✓︎
K2 BasicRail 22 - 4x алюминиевая шина по 2,40 м из EN AW 6063 T66
✓︎
K2 Clamp EC & MC 25-40 - концевые и средние зажимы для высоты рамы 25-40 мм
✓︎
Для 2 модулей вертикально - согласованное количество всех деталей для двух модулей

В наличии

Срок доставки: прибл. 3 недель

209,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

Монтажный комплект K2 Systems BasicRail для 2 модулей на профнастиле, вертикально

Вопрос о товаре

Задайте нам свой вопрос

Описание

Монтажный комплект K2 Systems BasicRail для 2 модулей на профнастиле, вертикально — подходящая несущая конструкция для вертикального монтажа двух фотоэлектрических модулей на кровлях из профнастила. Комплект содержит все несущие шины, зажимы и соединители, необходимые для надёжного крепления, и рассчитан на высоту рамы модулей от 25 до 40 мм.

Ваши преимущества с первого взгляда

Прочные материалы: шины и зажимы изготовлены из атмосферостойкого алюминия (EN AW 6063 T66) для длительного срока службы.
Согласованный полный комплект: все компоненты для монтажа двух модулей включены в подходящем количестве.
Гибкое крепление модулей: концевые и средние зажимы подходят для высоты рамы от 25 до 40 мм.
Необслуживаемое соединение: винты из нержавеющей стали (A2) обеспечивают долговечный прочный и коррозионностойкий монтаж.

Система в деталях

Монтажные шины

K2 BasicRail 22 является несущим элементом системы. Каждая шина имеет длину 2,40 м и изготавливается из алюминиевого прессованного профиля EN AW 6063 T66. С моментом инерции сечения Iz = 7,74 cm⁴ и площадью поперечного сечения профиля A = 2,38 cm² она обеспечивает стабильную опору для модулей. Зажимы BasicClip с прокладкой из EPDM соединяют шины с профнастилом, а комплект BasicConnector служит для стыкового удлинения шин.

Зажимы модулей

Для фиксации модулей используются концевые зажимы K2 Clamp EC 25-40 и средние зажимы K2 Clamp MC 25-40. Оба рассчитаны на высоту рамы модулей от 25 до 40 мм и монтируются с моментом затяжки 16 Nm. Зажимы изготовлены из алюминия (EN AW 6063 T66) с винтами из нержавеющей стали (A2-70) и выполнены в чёрном цвете.

Соединительная техника

Комплект K2 BasicRail BasicLock 22 соединяет шины и точки крепления, комплект BasicConnector стыкует две шины. Все соединительные элементы изготовлены из нержавеющей стали и обеспечивают долговечный, коррозионностойкий монтаж.

ОБЗОР СИСТЕМЫ (основные данные монтажного комплекта)
Производитель	K2 Systems
Применение	Кровля из профнастила, монтаж модулей вертикально
Количество модулей	2 модуля
Подходящая высота рамы	25 – 40 мм
Момент затяжки зажимов	16 Nm
МОНТАЖНАЯ ШИНА 4x K2 Systems K2 BasicRail 22 (несущий профиль)
Длина	2,40 м на шину
Материал	Алюминий EN AW 6063 T66
Поверхность	Mill finish (без покрытия)
Высота x ширина профиля	22,5 x 63 мм
Площадь поперечного сечения	A = 2,38 cm²
Момент инерции сечения	Iy = 1,52 cm⁴ / Iz = 7,74 cm⁴
Вес	ок. 643 г/м

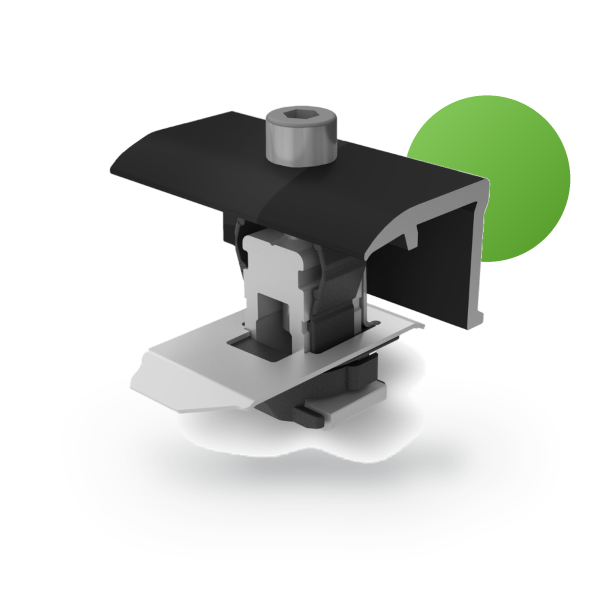

КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems K2 Clamp EC 25-40 (внешнее крепление модуля)
Подходящая высота рамы	25 – 40 мм
Материал корпуса зажима	Алюминий EN AW 6063 T66
Винт	Винт с внутренним шестигранником M8x35, нержавеющая сталь A2-70
Опорная пластина	Нержавеющая сталь 1.4301 (X5CrNi18-10)
Цвет	Чёрный
Момент затяжки	16 Nm
Вес	ок. 90 г/шт.
СРЕДНИЙ ЗАЖИМ 2x K2 Systems K2 Clamp MC 25-40 (среднее крепление модуля)
Подходящая высота рамы	25 – 40 мм
Материал корпуса зажима	Алюминий EN AW 6063 T66
Винт	Винт с внутренним шестигранником M8x35, нержавеющая сталь A2-70
Цвет	Чёрный
Момент затяжки	16 Nm
Вес	ок. 72 г/шт.
КРЕПЛЕНИЕ К КРОВЛЕ 9x K2 Systems K2 BasicRail BasicClip (соединение с профнастилом)
Материал клипсы	PA6.6-GF 35
Уплотнение	Пористая резина EPDM
Размеры	105,5 x 30,5 x 17 мм
Сертификация	Часть допуска Z-14.4-603
Вес	ок. 21,9 г/шт.
СОЕДИНИТЕЛЬ ШИН 2x K2 Systems K2 BasicRail BasicLock 22 Set (крепёжный элемент)
Материал BasicLock	Алюминий EN AW 5754 H111
Закладная гайка MK2	Нержавеющая сталь 1.4301 / TPC
Винт	Винт с потайной головкой M8x20, нержавеющая сталь A2-70
Вес	ок. 96 г/шт.
СОЕДИНИТЕЛЬ ШИН 2x K2 Systems K2 BasicRail BasicConnector Set (стык шин)
Материал RailConnector	Алюминий EN AW 6060 T6
Винты	2x самосверлящий винт с потайной головкой Torx 25, 4,8x16, нержавеющая сталь A2
Размеры	150 x 30 x 4 мм
Вес	ок. 52,1 г/шт.
