K2 Systems BasicRail монтажный комплект для 4 модулей, профнастил, вертикально

Артикул: 3044

✓︎
K2 BasicRail 22 - 4x 2,40 м алюминиевый профиль для вертикальной укладки
✓︎
K2 Clamp EC & MC 25-40 - концевые и средние зажимы для высоты рамы 25-40 мм
✓︎
Допущено согласно Z-14.4-603 - проверенная рельсовая система на десятилетия

В наличии

Срок доставки: прибл. 3 недель

219,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

K2 Systems BasicRail монтажный комплект для 4 модулей, профнастил, вертикально

Вопрос о товаре

Задайте нам свой вопрос

Описание

K2 Systems BasicRail монтажный комплект для 4 модулей, профнастил, вертикально — это полная подконструкция для крепления 4 PV-модулей на крыше из профнастила в вертикальной ориентации. Согласованный монтажный комплект от K2 Systems объединяет четыре несущие шины длиной 2,40 м с зажимами, соединителями и крепёжными клипсами и обеспечивает погодостойкое проникновение через кровлю с помощью резьбоформирующих винтов с уплотнительной шайбой.

Ваши преимущества с первого взгляда

Коррозионностойкие материалы: шины и зажимы из алюминия EN AW 6063 T66, соединительные элементы из нержавеющей стали 1.4301 и A2 обеспечивают долговременную атмосферостойкость.
Строительное допущение: система BasicRail с BasicClip входит в допуск Z-14.4-603 и, таким образом, проверена для применения на крыше.
Гибкое крепление модулей: зажимы EC и MC 25-40 рассчитаны на высоту рамы модуля от 25 до 40 мм и предварительно настроены на заводе на 30 мм.
Продуманный монтаж: все резьбовые соединения с моментом затяжки 16 Нм, соединители шин и комплект BasicLock для надёжной, контролируемой установки.

Система в деталях

Несущие шины

Комплект содержит четыре шины K2 BasicRail 22 длиной по 2,40 м из алюминия EN AW 6063 T66 (mill finish). Профиль весит около 643 г/м и при площади сечения 2,38 см² и моментах сопротивления Wy = 1,08 см³ и Wz = 2,46 см³ представляет собой прочную основу для вертикальной укладки модулей. Для удлинения прилагаются два комплекта BasicConnector, с помощью которых шины надёжно стыкуются.

Модульные зажимы

Для крепления четырёх модулей по краям служат четыре универсальных концевых зажима K2 Clamp EC 25-40 из чёрного анодированного алюминия. Между модулями надёжную фиксацию обеспечивают шесть средних зажимов K2 Clamp MC 25-40. Оба типа зажимов подходят для высоты рамы от 25 до 40 мм, предварительно настроены на 30 мм и монтируются с моментом затяжки 16 Нм.

Крепление к крыше

Соединение с профнастилом обеспечивают 15 K2 BasicClip из армированного стекловолокном полиамида (PA6.6-GF 35) с уплотнением из EPDM, закреплённые 30 резьбоформирующими винтами 6 × 38 с уплотнительной шайбой. Два комплекта BasicLock 22 фиксируют шины на клипсах. Таким образом, этот монтажный комплект K2 BasicRail образует полное механическое соединение между фотоэлектрическим модулем и крышей.

ОБЗОР СИСТЕМЫ (основные данные подконструкции)
Производитель	K2 Systems
Применение	Крыша из профнастила, модули вертикально
Рассчитано на	4 PV-модуля
Высота рамы модуля	25 – 40 мм (предварительная настройка 30 мм)
Общая длина шин	9,60 м (4 x 2,40 м)
Строительное допущение	Z-14.4-603 (BasicClip)
НЕСУЩАЯ ШИНА 4x K2 Systems K2 BasicRail 22 (арт. № 2003460)
Длина	2,40 м
Материал	Алюминий EN AW 6063 T66
Поверхность	mill finish (без покрытия)
Ширина x высота профиля	63 мм x 22,5 мм
Вес	ок. 643 г/м
Площадь сечения	2,38 см²
Моменты сопротивления	Wy = 1,08 см³ / Wz = 2,46 см³

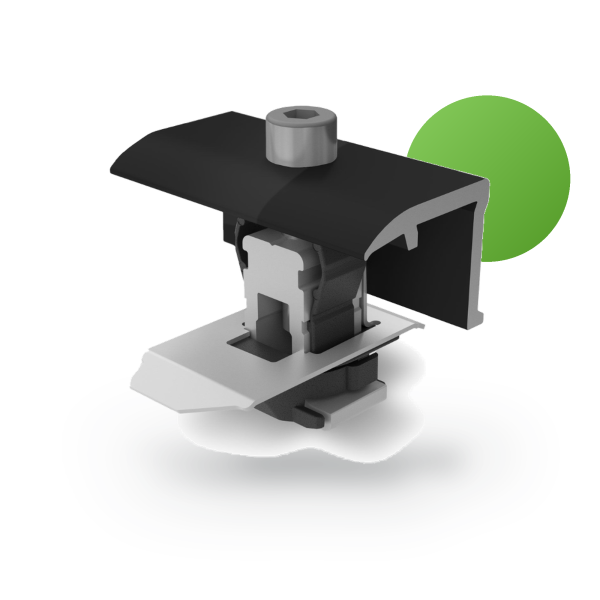

КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems K2 Clamp EC 25-40 (арт. № 2004545)
Диапазон зажима	25 – 40 мм высота модуля (предварительная настройка 30 мм)
Материал корпуса зажима	Алюминий EN AW 6063 T66, чёрный анодированный
Опорная пластина	Нержавеющая сталь 1.4301 (X5CrNi18-10)
Винт	Винт с цилиндрической головкой M8x35, A2-70
Момент затяжки	16 Нм
Вес	ок. 90 г/шт.
СРЕДНИЙ ЗАЖИМ 6x K2 Systems K2 Clamp MC 25-40 (арт. № 2004540)
Диапазон зажима	25 – 40 мм высота модуля (предварительная настройка 30 мм)
Материал корпуса зажима	Алюминий EN AW 6063 T66, чёрный
Винт	Винт с цилиндрической головкой M8x35, A2-70
Момент затяжки	16 Нм
Вес	ок. 72 г/шт.
КРЕПЁЖНАЯ КЛИПСА 15x K2 Systems K2 BasicClip (арт. № 1001164)
Материал клипсы	PA6.6-GF 35 (армированный стекловолокном полиамид)
Уплотнение	Ячеистая резина EPDM
Размеры	105,5 x 30,5 x 17 мм
Межосевое расстояние отверстий	80 мм (2x Ø 6,4 мм)
Допуск	Часть сертификации Z-14.4-603
Вес	ок. 21,9 г/шт.
ФИКСАЦИЯ ШИН 2x K2 Systems K2 BasicLock 22 Set (арт. № 1003558)
BasicLock 22	Алюминий EN AW 5754 H111
Закладная гайка MK2	Нержавеющая сталь 1.4301 / TPC
Винт с потайной головкой	ISO 10642 M8x20, нержавеющая сталь A2-70
Вес	ок. 96 г/шт.
СОЕДИНИТЕЛЬ ШИН 2x K2 Systems K2 BasicConnector Set (арт. № 1003571)
RailConnector	Алюминий EN AW 6060 T6
Винты	2x самосверлящий винт с потайной головкой Torx 25, 4,8x16, A2
Размеры	150 x 30 x 4 мм
Вес	ок. 52,1 г/шт.

Комплект поставки

4x K2 универсальный концевой зажим Clamp EC 25-40, чёрный анодированный (2004545)
6x K2 средний зажим Clamp MC 25-40, чёрный (2004540)
15x K2 BasicRail BasicClip (1001164)
30x K2 резьбоформирующий винт с уплотнительной шайбой 6 x 38 (2003525)
4x K2 BasicRail 22; 2,40 м (2003460)
2x K2 BasicRail BasicLock 22 Set (1003558)
2x K2 BasicRail BasicConnector Set (1003571)
