Монтажный комплект K2 Systems SingleRail для 4 модулей, крепление для черепичной кровли, вертикально

Артикул: 3042

✓︎
Кровельные крюки K2 SingleHook 4S - 10 шт. из алюминия, регулируемые по высоте
✓︎
Алюминиевый профиль K2 SingleRail 36 - 6x 2,40 м шина с зажимами для рам 25-40 мм
✓︎
Готовое решение для 4 модулей - все детали в одном заказе, ничего не упущено

В наличии

Срок доставки: прибл. 3 недель

409,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

Монтажный комплект K2 Systems SingleRail для 4 модулей, крепление для черепичной кровли, вертикально

Вопрос о товаре

Задайте нам свой вопрос

Описание

Монтажный комплект K2 Systems SingleRail для 4 модулей, крепление для черепичной кровли, вертикально — это полная несущая конструкция для надёжного крепления четырёх фотоэлектрических модулей в вертикальной ориентации на черепичной кровле. Согласованный монтажный комплект от K2 Systems включает кровельные крюки, алюминиевые шины, зажимы, а также крепёжные материалы и рассчитан на высоту рамы 25-40 мм.

Ваши преимущества с первого взгляда

Высокое качество материалов: Несущие элементы из алюминия EN AW 6063 T66 и нержавеющей стали 1.4301 (A2) обеспечивают долговременную коррозионную стойкость.
Гибкая подгонка: Регулируемые по высоте кровельные крюки SingleHook 4S надёжно компенсируют неровности черепичного покрытия.
Для распространённых рам модулей: Концевые и средние зажимы рассчитаны на высоту модулей 25-40 мм и предварительно настроены на заводе на 30 мм.
Всё в одном заказе: Все компоненты для четырёх модулей включены, поэтому ни одну деталь не нужно дозаказывать отдельно.

Система в деталях

Крепление к кровле

Десять кровельных крюков K2 SingleHook 4S образуют соединение между стропилами и системой шин. Они изготовлены из алюминия EN AW 6063 T66 и благодаря нескольким продольным отверстиям и регулируемым элементам обеспечивают широкий диапазон регулировки по высоте. Это позволяет компенсировать различные формы черепицы и конструкции кровли. Крепление к кровле осуществляется с помощью прилагаемых шурупов по дереву 8x100.

Несущие шины

В качестве основания служат шесть алюминиевых профилей K2 SingleRail 36 длиной по 2,40 м из алюминия EN AW 6063 T66. Более длинные ряды шин надёжно соединяются с помощью соединителей шин SingleRail 36/50; торцевые заглушки и накладки BlackCover аккуратно закрывают профили.

Крепление модулей

Модули фиксируются на шинах с помощью четырёх универсальных концевых зажимов Clamp EC 25-40 и шести средних зажимов Clamp MC 25-40 в чёрном исполнении. Оба типа зажимов подходят для высоты модулей 25-40 мм и монтируются с моментом затяжки 16 Нм.

ОБЗОР СИСТЕМЫ (Основные данные монтажного комплекта)
Применение	Черепичная кровля, вертикальный монтаж модулей
Количество модулей	4 модуля
Подходящая высота рамы модуля	25-40 мм (предварительно настроено на 30 мм)
Общая длина шин	14,40 м (6 x 2,40 м)
Материалы (несущие)	Алюминий EN AW 6063 T66, нержавеющая сталь 1.4301 / 1.4310
КРОВЕЛЬНЫЙ КРЮК 10x K2 Systems SingleHook 4S (Арт. 2003144)
Материал (основа)	Алюминий EN AW 6063 T66
Винты	Нержавеющая сталь A2-70 (M8x25 / M8x20)
Диапазон регулировки по высоте	58-85 мм
Момент затяжки	14-16 Нм (в зависимости от резьбового соединения)
Вес	ок. 632,7 г/шт.
НЕСУЩАЯ ШИНА 6x K2 Systems SingleRail 36 (2,40 м, Арт. 2003458)
Материал	Алюминий EN AW 6063 T66, без покрытия
Длина одной шины	2,40 м
Высота профиля	36 мм
Площадь сечения	2,85 см²
Вес	ок. 769,53 г/м

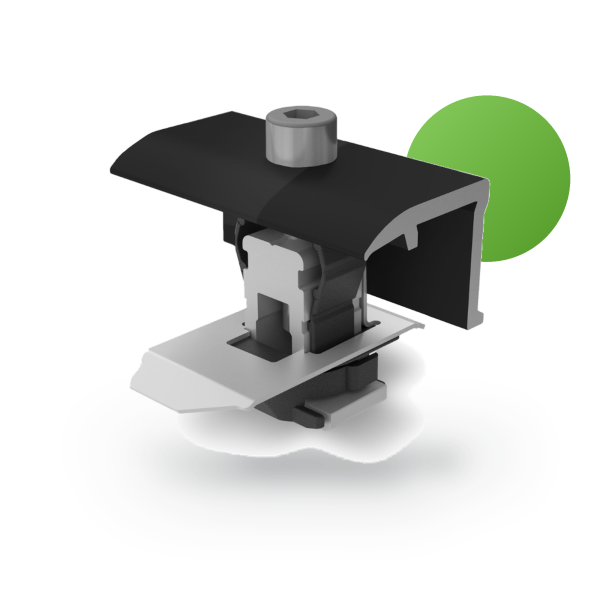

КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems Clamp EC 25-40 (чёрный, Арт. 2004545)
Материал	Алюминий EN AW 6063 T66, опорная пластина из нержавеющей стали 1.4301
Поверхность	чёрное анодирование
Подходящая высота модуля	25-40 мм (предварительно настроено на 30 мм)
Винт	M8x35 нержавеющая сталь A2-70
Момент затяжки	16 Нм
Вес	ок. 90 г/шт.
СРЕДНИЙ ЗАЖИМ 6x K2 Systems Clamp MC 25-40 (чёрный, Арт. 2004540)
Материал	Алюминий EN AW 6063 T66
Поверхность	чёрная
Подходящая высота модуля	25-40 мм (предварительно настроено на 30 мм)
Винт	M8x35 нержавеющая сталь A2-70
Момент затяжки	16 Нм
Вес	ок. 72 г/шт.
СОЕДИНИТЕЛЬ ШИН 4x K2 Systems SingleRail 36/50 (Арт. 2003605)
Материал (соединитель)	Алюминий EN AW 6063 T66
Материал (стопор)	Нержавеющая сталь 1.4310
Длина	250 мм
Вес	ок. 240,7 г/шт.
ТОРЦЕВАЯ ЗАГЛУШКА 4x K2 Systems SingleRail 36 EndCap (Арт. 1004767)
Материал	Пластик PA тип 6
Размеры	39 x 36 мм
Вес	ок. 8,4 г/шт.
НАКЛАДКА 4x K2 Systems BlackCover SingleRail 36 (Арт. 2003523)
Материал	Пластик PA6 GK30
Размеры	150 x 42,2 мм
Вес	ок. 28,7 г/шт.

Комплект поставки

4x универсальный концевой зажим K2 Systems Clamp EC 25-40, чёрное анодирование (2004545)
4x K2 Systems SingleRail 36 EndCap / торцевая заглушка (1004767)
10x кровельный крюк K2 Systems SingleHook 4S (2003144)
4x соединитель шин K2 Systems SingleRail 36/50 (2003605)
6x средний зажим K2 Systems Clamp MC 25-40, чёрный (2004540)
6x алюминиевый профиль K2 Systems SingleRail 36 - 2,40 м (2003458)
4x K2 Systems BlackCover SingleRail 36 (2003523)
20x шуруп по дереву K2 Systems 8x100, поштучно (2004112)
