Монтажный комплект K2 Systems SingleRail для волнистой кровли на 2 модуля вертикально

Артикул: 3045

✓︎
Алюминиевый профиль K2 SingleRail 36 - 6x рейка 2,40 м из анодированного алюминия
✓︎
K2 SingleRail Climber HangerBolt M10x180 - 6x шуруп-шпилька для волнистых листов
✓︎
Не требует обслуживания в эксплуатации - без подвижных частей, смонтировано однажды — надолго

В наличии

Срок доставки: 3 - 6 рабочих дней

359,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

Монтажный комплект K2 Systems SingleRail для волнистой кровли на 2 модуля вертикально

Вопрос о товаре

Задайте нам свой вопрос

Описание

Монтажный комплект K2 Systems SingleRail для волнистой кровли на 2 модуля вертикально — это полностью укомплектованная подконструкция для крепления двух фотоэлектрических модулей в вертикальной ориентации на волнистых кровлях. Все несущие компоненты изготовлены из анодированного алюминия (EN AW 6063 T66) и коррозионностойкой нержавеющей стали и рассчитаны на высоту рамы модуля 25–40 мм.

Ваши преимущества вкратце

Долговечные материалы: рейки, зажимы и соединители из алюминия (EN AW 6063 T66) и нержавеющей стали (1.4301 / 1.4310) обладают длительной устойчивостью к атмосферным воздействиям.
Подходит для волнистых кровель: шурупы-шпильки SingleRail Climber HangerBolt M10x180 с регулируемым диапазоном 37–44,3 мм обеспечивают надёжное крепление в волнистых листах.
Для высоты рамы 25–40 мм: универсальные концевые и средние зажимы чёрного цвета подходят для распространённых рам модулей.
Не требует обслуживания в эксплуатации: после надёжного монтажа подконструкция не требует дальнейшего вмешательства в процессе эксплуатации.

Система в деталях

Монтажные рейки

Комплект включает шесть алюминиевых профилей K2 SingleRail 36 длиной по 2,40 м из алюминия EN AW 6063 T66 без покрытия (после прессования). Рейки несут модули и при необходимости удлиняются с помощью соединителей реек. При весе около 769,53 г/м и площади сечения 2,85 см² они обеспечивают стабильную опору для вертикальной укладки модулей.

Крепление к кровле

Шесть SingleRail Climber HangerBolt M10x180 соединяют рейки с волнистой кровлей. Шуруп-шпилька из нержавеющей стали A2 с уплотнением из EPDM имеет общую длину 180 мм при длине резьбы 67 мм для вкручивания и регулируемый диапазон 37–44,3 мм для настройки по высоте. Дополняют их шесть комплектов SingleRail Climber 36/50 для крепления реек.

Зажимы модулей

Для фиксации модулей служат четыре универсальных концевых зажима Clamp EC 25-40 и два средних зажима Clamp MC 25-40, все чёрного цвета. Оба типа зажимов рассчитаны на высоту рамы модуля 25–40 мм и монтируются с моментом затяжки 16 Нм. Концевые и средние зажимы изготовлены из алюминия EN AW 6063 T66 с крепежом из нержавеющей стали A2-70.

ОБЗОР СИСТЕМЫ (основные данные монтажного комплекта)
Производитель	K2 Systems
Система	SingleRail 36
Тип кровли	Волнистая кровля (волнистые листы)
Ориентация модулей	Вертикально (портретная)
Количество модулей	2 модуля
Подходящая высота рамы модуля	25–40 мм
Общая длина реек	6 x 2,40 м
АЛЮМИНИЕВЫЙ ПРОФИЛЬ 6x K2 Systems SingleRail 36 (арт. № 2003458)
Длина	2,40 м
Материал	Алюминий EN AW 6063 T66
Поверхность	Без покрытия (после прессования)
Высота профиля	36 мм
Ширина профиля	39,4 мм
Вес	ок. 769,53 г/м
Площадь сечения	A = 2,85 см²
ШУРУП-ШПИЛЬКА 6x K2 Systems SingleRail Climber HangerBolt M10x180 (арт. № 2003272)
Общая длина	180 мм
Длина резьбы	67 мм (резьба по дереву)
Резьба	M10
Регулируемый диапазон	37–44,3 мм
Материал	Нержавеющая сталь A2 / EPDM, алюминий EN AW 6063 T66
Вес	ок. 231,8 г/шт.
КОМПЛЕКТ CLIMBER 6x K2 Systems SingleRail Climber 36/50 Set (арт. № 2003145)
Материал (Climber)	Алюминий EN AW 6063 T66
Материал (MK2)	TPC / нержавеющая сталь 1.4301
Крепёж	Винт с цилиндрической головкой M8x20, A2-70
Вес	ок. 70,6 г/шт.
КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems Clamp EC 25-40 чёрный (арт. № 2004545)
Высота рамы модуля	25–40 мм (предустановлен на 30 мм)
Материал (зажим)	Алюминий EN AW 6063 T66
Материал (опорная пластина)	Нержавеющая сталь 1.4301 (X5CrNi18-10)
Крепёж	Винт с цилиндрической головкой M8x35, A2-70
Момент затяжки	16 Нм
Цвет	Чёрный
Вес	ок. 90 г/шт.
СРЕДНИЙ ЗАЖИМ 2x K2 Systems Clamp MC 25-40 чёрный (арт. № 2004540)
Высота рамы модуля	25–40 мм (предустановлен на 30 мм)
Материал (зажим)	Алюминий EN AW 6063 T66
Крепёж	Винт с цилиндрической головкой M8x35, A2-70
Момент затяжки	16 Нм
Цвет	Чёрный
Вес	ок. 72 г/шт.
СОЕДИНИТЕЛЬ РЕЕК 4x K2 Systems SingleRail 36/50 (арт. № 2003605)
Длина	250 мм
Материал (соединитель)	Алюминий EN AW 6063 T66
Материал (стопор)	Нержавеющая сталь 1.4310
Вес	ок. 240,7 г/шт.
ТОРЦЕВАЯ ЗАГЛУШКА 10x K2 Systems SingleRail 36 End Cap (арт. № 1004767)
Материал	Полиамид PA тип 6
Размеры	39 x 36 x 31 мм
Вес	ок. 8,4 г/шт.

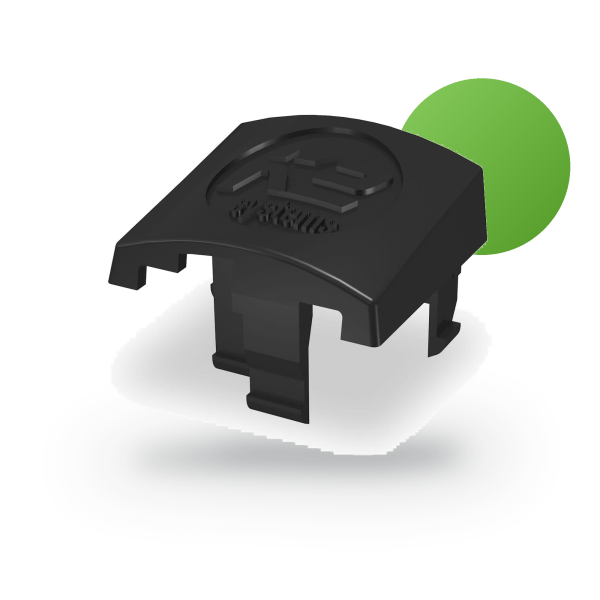

НАКЛАДКА 10x K2 Systems BlackCover SingleRail 36 (арт. № 2003523)
Материал	Полиамид PA6 GK30
Длина	150 мм
Цвет	Чёрный
Вес	ок. 28,7 г/шт.

Комплект поставки

6x алюминиевый профиль K2 SingleRail 36 - 2,40 м (арт. № 2003458)
6x K2 SingleRail Climber HangerBolt M10x180 (арт. № 2003272)
6x K2 SingleRail Climber 36/50 Set (арт. № 2003145)
4x универсальный концевой зажим K2 Clamp EC 25-40, анодированный чёрный (арт. № 2004545)
2x средний зажим K2 Clamp MC 25-40, чёрный (арт. № 2004540)
4x соединитель реек K2 SingleRail 36/50 (арт. № 2003605)
10x K2 SingleRail 36 End Cap / торцевая заглушка (арт. № 1004767)
10x K2 BlackCover SingleRail 36 (арт. № 2003523)
