Монтажный комплект K2 Systems SingleRail 36 для 2 модулей вертикально с рейками 2,40 м

Артикул: 3041

✓︎
Алюминиевый профиль K2 SingleRail 36 - 2,40 м - 2 рейки из EN AW 6063 T66 для 2 модулей
✓︎
Кровельный крюк K2 SingleHook 4S - 6 крюков из алюминия, регулируемые по высоте
✓︎
Всё от K2 Systems - сервис и гарантия на каждую деталь из одних рук

В наличии

Срок доставки: прибл. 3 недель

259,00 €

с 0% НДС Германии ,

Выбор налоговой зоны / страны доставки

Пожалуйста, обратите внимание на интервал закупки 1 единиц.

Безопасная оплата через:

Вопрос о товаре

Задайте нам свой вопрос

Монтажный комплект K2 Systems SingleRail 36 для 2 модулей вертикально с рейками 2,40 м

Вопрос о товаре

Задайте нам свой вопрос

Описание

Монтажный комплект K2 Systems SingleRail 36 для 2 модулей вертикально с рейками 2,40 м — это полное решение для крепления двух солнечных модулей в вертикальной (портретной) ориентации при надкровельном монтаже на черепичных крышах. Комплект объединяет два алюминиевых профиля SingleRail 36 длиной 2,40 м, шесть регулируемых по высоте кровельных крюков и все необходимые модульные зажимы, образуя прочную, коррозионностойкую несущую конструкцию из алюминия (EN AW 6063 T66) и нержавеющей стали (1.4301).

Ваши преимущества вкратце

Полностью согласовано: рейки, кровельные крюки, концевые и средние зажимы, а также винты согласованы друг с другом и образуют единую монтажную систему K2.
Регулировка по высоте: кровельные крюки SingleHook 4S можно адаптировать к различной высоте черепицы в пределах регулируемых осей.
Долговечность и коррозионная стойкость: все несущие детали изготовлены из алюминия и нержавеющей стали и рассчитаны на длительную эксплуатацию на открытом воздухе.
Аккуратный внешний вид: чёрные зажимы и накладки BlackCover на рейки обеспечивают единообразный, сдержанный вид на крыше.

Система в деталях

Монтажные рейки

Алюминиевый профиль K2 SingleRail 36 длиной 2,40 м изготовлен из непокрытого прессованного алюминия EN AW 6063 T66 и весит около 769,53 г на метр. При конструктивной высоте 36 мм и расчётных значениях Iy = 4,02 см⁴ и Iz = 6,37 см⁴ рейка служит несущей основой конструкции. Две рейки несут оба вертикально установленных модуля. Концы реек аккуратно закрываются торцевыми заглушками SingleRail 36 EndCap из PA тип 6; накладка BlackCover SingleRail 36 из PA6 GK30 закрывает рейку в видимой зоне.

Кровельные крюки

Кровельный крюк K2 SingleHook 4S изготовлен из алюминия EN AW 6063 T66 и весит около 632,7 г за штуку. Он регулируется по нескольким осям (в том числе 58–85 мм и 37–47 мм) и монтируется винтами из нержавеющей стали A2-70. Комплект содержит шесть кровельных крюков для крепления обеих реек к обрешётке.

Модульные зажимы

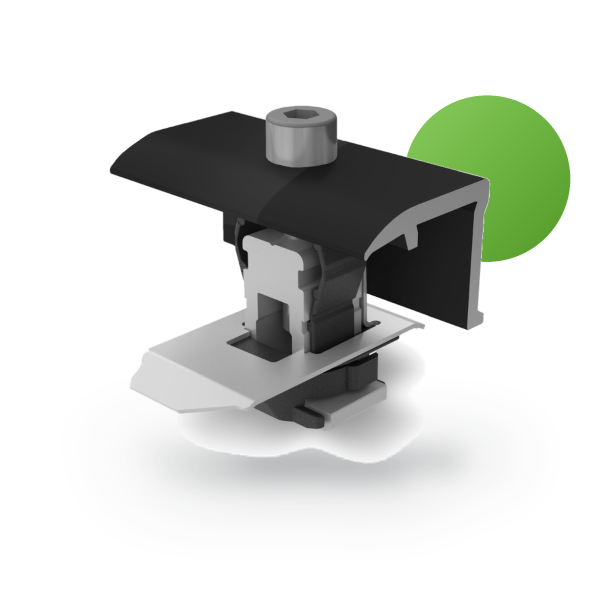

Для фиксации модулей служат универсальный концевой зажим K2 Clamp EC 25-40 (чёрный анодированный, около 90 г/шт.) для краёв модулей и средний зажим K2 Clamp MC 25-40 (чёрный, около 72 г/шт.) между модулями. Оба рассчитаны на высоту рамы модуля 25–40 мм (предустановка 30 мм) и затягиваются с моментом 16 Нм. Комплект содержит четыре концевых и два средних зажима.

ОБЗОР СИСТЕМЫ (Общие данные монтажного комплекта)
Производитель	K2 Systems
Применение	Надкровельный монтаж, 2 модуля вертикально
Тип крыши	Черепичная крыша (с кровельными крюками SingleHook 4S)
Общая длина реек	2 x 2,40 м
Подходящая высота рамы модуля	25 – 40 мм (предустановка 30 мм)
Количество кровельных крюков	6 шт.
АЛЮМИНИЕВЫЙ ПРОФИЛЬ 2x K2 Systems SingleRail 36 (Монтажная рейка)
Длина	2,40 м
Материал	EN AW 6063 T66
Поверхность	Без покрытия (после прессования)
Конструктивная высота	36 мм
Ширина	39,4 мм
Вес	около 769,53 г/м
Площадь поперечного сечения (A)	2,85 см²
Момент инерции сечения Iy / Iz	4,02 см⁴ / 6,37 см⁴
Момент сопротивления Wy / Wz	2,14 см³ / 3,09 см³
КРОВЕЛЬНЫЙ КРЮК 6x K2 Systems SingleHook 4S (Крепление к крыше)
Материал (несущие детали)	EN AW 6063 T66 (алюминий)
Материал винтов	Нержавеющая сталь A2-70
Диапазон регулировки (высота)	58 – 85 мм
Другие диапазоны регулировки	37 – 47 мм; 40 / 47 / 55 мм
Момент затяжки	14 Нм / 16 Нм (в зависимости от соединения)
Вес	около 632,7 г/шт.
КОНЦЕВОЙ ЗАЖИМ 4x K2 Systems Clamp EC 25-40 (Концевой зажим модуля, чёрный анодированный)
Материал (корпус зажима)	EN AW 6063 T66 (алюминий)
Опорная пластина	Нержавеющая сталь 1.4301 (X5CrNi18-10)
Винт	С внутренним шестигранником M8x35, A2-70
Высота рамы модуля	25 – 40 мм (предустановка 30 мм)
Момент затяжки	16 Нм
Вес	около 90 г/шт.
СРЕДНИЙ ЗАЖИМ 2x K2 Systems Clamp MC 25-40 (Средний зажим модуля, чёрный)
Материал (корпус зажима)	EN AW 6063 T66 (алюминий)
Винт	С внутренним шестигранником M8x35, A2-70
Высота рамы модуля	25 – 40 мм (предустановка 30 мм)
Момент затяжки	16 Нм
Вес	около 72 г/шт.
ТОРЦЕВАЯ ЗАГЛУШКА 4x K2 Systems SingleRail 36 EndCap (Заглушка рейки)
Материал	PA тип 6
Размеры	39 x 36 x 31 мм
Вес	около 8,4 г/шт.
НАКЛАДКА НА РЕЙКУ 4x K2 Systems BlackCover SingleRail 36 (Накладка, чёрная)
Материал	PA6 GK30
Длина	150 мм
Вес	около 28,7 г/шт.
