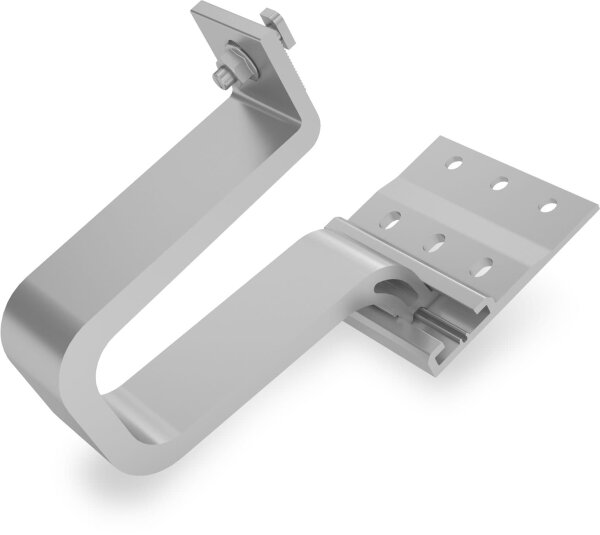

K2 Systems SingleHook Alpin

Артикул: 2003155

✓︎ Алюміній EN AW-6063 T66 та нержавіюча сталь A2-70
✓︎ Для підвищених вимог до навантаження в системі K2 SingleRail
✓︎ У комплекті T-подібний болт і стопорна гайка

Наразі немає в наявності

10,79 €

з 0% ПДВ Німеччини , плюс

Вибір податкової зони / країни доставки

Безпечна оплата через:

Запитання щодо товару

Поставте нам запитання

Запитання щодо товару

Поставте нам запитання

K2 SingleHook Alpin — це дахові гаки для PV з алюмінію EN AW-6063 T66 та нержавіючої сталі A2-70 для системи K2 SingleRail. Ви використовуєте цей даховий гак для фотовольтаїки на похилих черепичних дахах. K2 пропонує його для підвищених вимог до навантаження. Він монтується виключно в поєднанні з металевою черепицею.

Найважливіші переваги в огляді

Сонячний даховий гак для підвищених навантажень: K2 пропонує SingleHook Alpin для підвищених вимог до навантаження. Ви завжди монтуєте його з металевою черепицею або металевою дахової пластиною замість черепиці.
Міцні матеріали: Гак виготовлений з алюмінію EN AW-6063 T66, з'єднувальні елементи — з нержавіючої сталі A2-70. Один даховий гак важить 0,743 kg.
Монтажне приладдя в комплекті: T-подібний болт і стопорна гайка для кріплення до SingleRail додаються. Кріплення до шини затягується з моментом 16 Nm.
Регулювання висоти шини: Скоба з довгастим отвором дозволяє монтаж і регулювання висоти SingleRail на даху.

Монтаж фотовольтаїчного дахового гака на черепичному даху

SingleHook Alpin з'єднує Вашу PV-підконструкцію з похилим черепичним дахом. Система K2 SingleRail розрахована на нахил даху від 5 до 75°. Між скобою гака та поверхнею черепиці Ви дотримуєтеся відстані щонайменше 5 mm. Щоб уникнути пошкоджень при високих снігових навантаженнях, замініть черепицю під кронштейном металевою дахової пластиною або металевою замінною черепицею.

Вирівнювання висоти та надійне планування

Для компенсації перепадів висоти підходить вирівнювальна пластина для дахового гака 4 mm (2002332), а Distance Pad 2 mm (1002361) — ні. Перед монтажем перевірте на місці несучу здатність даху. Монтаж виконується кваліфікованими фахівцями.

ЗАГАЛЬНІ ДАНІ Продукт і застосування
Монтажна система	K2 SingleRail System
Сфера застосування	Похилий дах
Умова застосування	лише в поєднанні з металевою черепицею
Матеріал	Алюміній EN AW-6063 T66, нержавіюча сталь A2-70
Регульований	Ні
МОНТАЖНІ ДАНІ Кріплення та сумісність
Момент затягування кріплення до шини	16 Nm
Відстань від скоби гака до поверхні черепиці (a)	≥ 5 mm
Нахил даху (система)	5–75°
Вирівнювальна пластина для дахового гака 4 mm (2002332)	сумісна
Distance Pad 2 mm (1002361)	несумісний
БЕЗПЕКА Вказівки щодо монтажу
Підкладка	підкласти металеву дахову пластину замість черепиці
Статична перевірка перед монтажем	перевірити несучу здатність даху на місці
РОЗМІРИ Вага
Вага	0,743 kg

Комплект поставки

Даховий гак K2 SingleHook Alpin
T-подібний болт для монтажу SingleRail
Стопорна гайка

Поширені запитання

Для якого нахилу даху підходить SingleHook Alpin?
Даховий гак є частиною системи K2 SingleRail і розрахований на нахил даху від 5 до 75 градусів.

Чи є SingleHook Alpin регульованим?
Ні, згідно з атрибутом каталогу цей даховий гак не регулюється.

Який момент затягування слід дотримуватися під час монтажу?
Кріплення до шини затягується з моментом 16 Nm. Модульні затискачі системи також кріпляться з моментом 16 Nm.

Чи можу я поєднувати вирівнювальні пластини або Distance Pads із SingleHook Alpin?
Вирівнювальна пластина 4 mm (2002332) сумісна. Distance Pad 2 mm (1002361), натомість, несумісний із цим даховим гаком.

Яка відстань між скобою гака та поверхнею черепиці?
Відстань між скобою гака та поверхнею черепиці становить щонайменше 5 mm.
