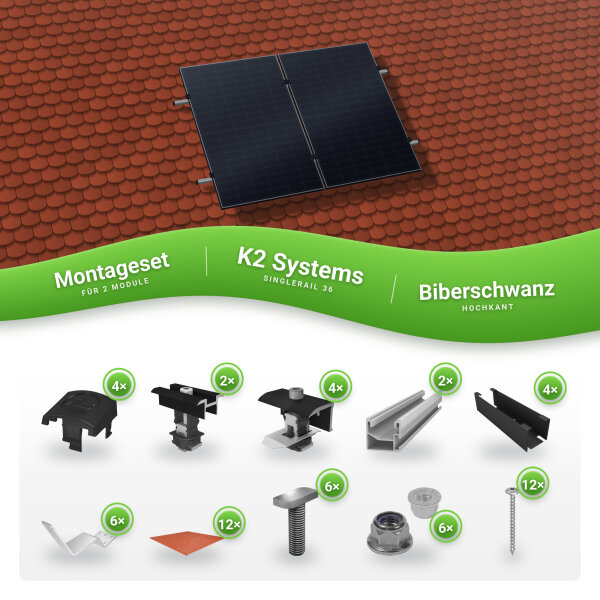

K2 SingleRail 36 Montageset für 2 Module Biberschwanz hochkant

SKU: 3059

✓︎ Mittel- und Endklemmen für Modulrahmen von 25 bis 40 mm Höhe
✓︎ Einheitliches Anzugsdrehmoment von 16 Nm an Mittel- und Endklemme
✓︎ Klemmschrauben M8x35 aus Edelstahl A2-70

Available immediately

Delivery time: 3 - 4 weeks

239,00 €

incl. 0% VAT ,

Choose tax zone / country of delivery

Pay securely via:

Question about item

Ask us your question

K2 SingleRail 36 Montageset für 2 Module Biberschwanz hochkant

Question about item

Ask us your question

Description

K2 SingleRail 36 Montageset für 2 Module Biberschwanz hochkant ist ein vollständiges Befestigungssystem zur sicheren Montage von zwei Photovoltaik-Modulen in hochkanter Ausrichtung auf Ziegeldächern mit Biberschwanz-Eindeckung. Das Set basiert auf dem bewährten K2 SingleRail 36 Schienensystem aus hochfestem Aluminium (EN AW 6063 T66) und ist für Rahmenhöhen von 25 bis 40 mm ausgelegt. Mit 2 Schienen à 2,40 m Länge erhalten Sie eine stabile und korrosionsbeständige Grundlage für Ihre Solaranlage.

Ihre Vorteile auf einen Blick

Robuste Materialien: Schienen und Klemmen aus Aluminium EN AW 6063 T66, Schrauben aus Edelstahl 1.4301 (A2) für lange Haltbarkeit.
Passgenau für Biberschwanz: Die SingleHook FlatTile Dachhaken sind speziell für die Biberschwanz-Eindeckung konzipiert.
Flexible Modulaufnahme: Mittel- und Endklemmen für Modulrahmenhöhen von 25 bis 40 mm, voreingestellt auf 30 mm.
Komplett abgestimmt: Alle Komponenten inklusive Endkappen, Abdeckungen und Hammerkopfschrauben sind aufeinander abgestimmt.

Das System im Detail

Die Montageschienen

Herzstück des Sets sind 2 K2 SingleRail 36 Aluprofile mit einer Länge von jeweils 2,40 m. Das Profil aus EN AW 6063 T66 besitzt eine Querschnittsfläche von 2,85 cm² und bietet mit einem Widerstandsmoment von Wy = 2,14 cm³ und Wz = 3,09 cm³ eine hohe Tragfähigkeit. Mit einem Gewicht von rund 769,53 g/m bleibt das System dennoch leicht zu handhaben. Zum Abschluss der Schienenenden liegen 4 SingleRail 36 Endkappen aus PA Typ 6 sowie 4 BlackCover Abdeckungen aus PA6 GK30 bei.

Die Dachhaken

Für die Befestigung auf dem Biberschwanz-Dach kommen 6 K2 SingleHook FlatTile Dachhaken (SingleHook FLA H35/144 75x4) aus verzinktem Stahl 1.0242 (S250GD+ZM310) zum Einsatz. Jeder Haken wiegt rund 625 g und verfügt über eine Höhenverstellung von 35 mm. Zur zusätzlichen Abdichtung der Dachfläche enthält das Set 12 SingleHook FLA Blecheinlagen aus Aluminium (EN-AW 1200) mit integriertem Butylband 260x15x1,5 mm.

Die Modulklemmen

Zur Fixierung der Photovoltaik-Module liefern wir 2 K2 Mittelklemmen Clamp MC 25-40 in Schwarz und 4 K2 Universal-Endklemmen Clamp EC 25-40 in schwarz eloxiert. Beide Klemmentypen bestehen aus EN AW 6063 T66 und werden mit einem Anzugsmoment von 16 Nm montiert. Die Verbindung zur Schiene erfolgt über 6 K2 Hammerkopfschrauben T-Bolt 20/12 M8x20 aus Edelstahl 1.4301 (A2-70).

SYSTEMÜBERSICHT (Allgemeine Daten des Montagesets)
Hersteller	K2 Systems
Modulanzahl	2 Module
Modulausrichtung	Hochkant
Dachtyp	Ziegeldach mit Biberschwanz-Eindeckung
Geeignete Modulrahmenhöhe	25 – 40 mm (voreingestellt auf 30 mm)
MONTAGESCHIENEN 2x K2 SingleRail 36 (Aluprofil 2,40 m)
Länge	2,40 m
Material	EN AW 6063 T66, pressblank
Profilhöhe	36 mm
Profilbreite	39,4 mm
Querschnittsfläche	2,85 cm²
Widerstandsmoment	Wy = 2,14 cm³ / Wz = 3,09 cm³
Gewicht	ca. 769,53 g/m
DACHHAKEN 6x K2 SingleHook FlatTile (SingleHook FLA H35/144 75x4)
Material	1.0242 (S250GD+ZM310), verzinkt
Höhenverstellung	35 mm
Gewicht	ca. 625 g/Stück
MITTELKLEMMEN 2x K2 Clamp MC 25-40 (schwarz)
Material	EN AW 6063 T66
Klemmbereich	25 – 40 mm Modulhöhe
Anzugsmoment	16 Nm
Schraube	Innensechskantschraube M8x35, A2-70
Gewicht	ca. 72 g/Stück
ENDKLEMMEN 4x K2 Clamp EC 25-40 (schwarz eloxiert)
Material	EN AW 6063 T66, Stützplatte 1.4301 (X5CrNi18-10)
Klemmbereich	25 – 40 mm Modulhöhe
Anzugsmoment	16 Nm
Schraube	Innensechskantschraube M8x35, A2-70
Gewicht	ca. 90 g/Stück
VERBINDUNGSSCHRAUBEN 6x K2 T-Bolt 20/12 M8x20 (Hammerkopfschraube)
Material	Edelstahl 1.4301 (X5CrNi18-10), A2-70
Gewinde / Länge	M8 / 20 mm
Gewicht	ca. 11,7 g/Stück
