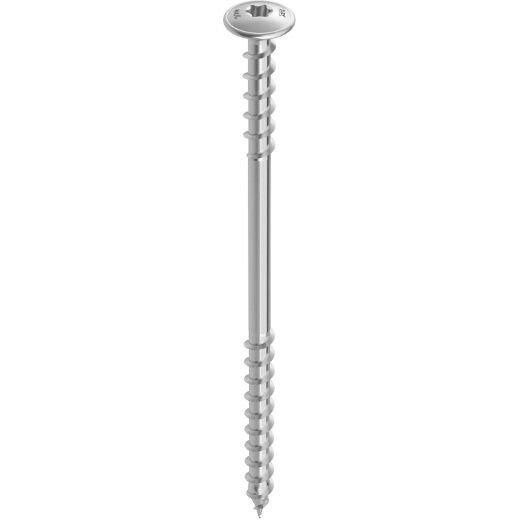

K2 Systems Солярний шуруп по дереву 8x240

Артикул: 2004119

✓︎ Подвійна різьба фіксує контррейку та передає навантаження на крокви
✓︎ Вістря Topix: вкручування без попереднього свердління
✓︎ Нержавіюча сталь A2, з покриттям, з тарілчастою головкою Ø 18 mm

Наразі немає в наявності

2,29 €

з 0% ПДВ Німеччини , плюс

Вибір податкової зони / країни доставки

Безпечна оплата через:

Запитання щодо товару

Поставте нам запитання

K2 Systems Солярний шуруп по дереву 8x240

Запитання щодо товару

Поставте нам запитання

K2 Солярний шуруп по дереву 8x240 – це шуруп по дереву з тарілчастою головкою та подвійною різьбою з нержавіючої сталі A2 з покриттям, діаметром 8 mm і загальною довжиною 240 mm. За допомогою K2 Солярного шурупа по дереву 8x240 Ви кріпите сонячні установки або дахові гаки на дахах з утепленням поверх крокв. Друга різьба фіксує контррейку, навантаження через різьбу передаються безпосередньо на крокви.

Основні переваги коротко

Для дахів з утепленням поверх крокв: Шуруп призначений для кріплення сонячних установок або дахових гаків на дахах з утепленням поверх крокв. Завдяки загальній довжині 240 mm він проходить крізь покрівельний пиріг аж до крокви.
Передача навантаження через подвійну різьбу: Друга різьба фіксує контррейку. Усі навантаження через різьбу передаються безпосередньо на крокви.
Швидкий монтаж без попереднього свердління: Завдяки вістрю Topix Ви вкручуєте шуруп без попереднього свердління. Привід – внутрішній шестипелюстковий TX40.
Сумісний із монтажними системами K2: Шуруп використовується для системи K2 SingleRail та системи K2 SolidRail.

Монтаж K2 Солярного шурупа по дереву 8x240 при утепленні поверх крокв

Шуруп потрібно вкрутити в кроквину на глибину щонайменше 40 mm, рекомендовано 60 mm. У контррейці мінімальна глибина вкручування при діаметрі 8 mm, як правило, становить 32 mm. Максимальний момент вкручування для Ø 8 mm становить 12,6 Nm. Допускаються масивна деревина хвойних порід, клеєна шарувата деревина (BSH), клеєний брус, перехресно-клеєна деревина (CLT) та шпонована клеєна деревина (LVL).

Планування та статичний розрахунок

Перед монтажем перевірте, чи може дах витримати додаткове навантаження фотоелектричної установки. Як правило, для цього необхідний статичний розрахунок. Гвинтове з’єднання розраховується згідно з Eurocode 5. При цьому враховуються місцеві умови, підконструкція та геометрія дахового гака.

ЗАГАЛЬНІ ДАНІ Виконання та застосування
Матеріал	Нержавіюча сталь A2, з покриттям
Форма головки	Тарілчаста головка
Привід	Внутрішній шестипелюстковий (Torx) TX40
Тип різьби	Подвійна різьба
Попереднє свердління	не потрібне (вістря Topix)
Сфера застосування	Скатний дах, утеплення поверх крокв
Сумісні монтажні системи	K2 SingleRail System, K2 SolidRail System
МОНТАЖ & ОБРОБКА Монтажні параметри
Мінімальна глибина вкручування в кроквину	40 mm
Рекомендована глибина вкручування в кроквину	60 mm
Мінімальна глибина вкручування в контррейку при Ø 8 mm	32 mm
Макс. момент вкручування Ø 8 mm	12,6 Nm
Допустимі види деревини	Масивна деревина хвойних порід, клеєна шарувата деревина (BSH), клеєний брус, перехресно-клеєна деревина (CLT), шпонована клеєна деревина (LVL)
РОЗМІРИ Розміри та вага
Діаметр	8 mm
Загальна довжина	240 mm
Діаметр головки	18 mm
Вага	0,058 kg
