Ein Kasten mit Blitzsymbol, zwei technische Kürzel und schon soll die komplette Solaranlage sicher sein. Wenn es so einfach wäre, könnten wir uns den Rest sparen. Tatsächlich beginnt die Planung nicht beim Produkt, sondern bei den Wegen, über die eine Spannungsspitze in die Anlage gelangen kann.
Der Überspannungsschutz einer PV-Anlage muss AC- und DC-Seite, Leitungslängen sowie das Blitzschutzkonzept gemeinsam berücksichtigen. Typ und Einbauort der Ableiter legt eine Elektrofachkraft anhand von Gebäude, Strings und Wechselrichter fest.
Klingt erst einmal nach einem halben Elektrotechnikstudium. Mit einer einfachen Landkarte wird daraus aber eine überschaubare Aufgabe. Packen wir die Stromwege und die ominösen Typen sauber auseinander.
Überspannungsschutz PV Anlage sicher einordnen
Der erste Knoten platzt, sobald du drei Aufgaben auseinanderhältst. Der äußere Blitzschutz fängt einen direkten Blitz über Fangeinrichtungen ab und führt den Blitzstrom zur Erdungsanlage. Der Potentialausgleich verbindet leitfähige Teile, damit keine gefährlichen Potentialunterschiede entstehen. Überspannungsableiter begrenzen dagegen kurze Spannungsspitzen in elektrischen Leitungen.
Das ist eher ein Team als ein einzelner Superheld. Ein Ableiter im Schaltschrank ersetzt keine Fangstange auf dem Dach. Eine geerdete Unterkonstruktion ersetzt keinen passenden Schutz der Stromleitungen. Und eine Fangeinrichtung macht die empfindliche Elektronik nicht automatisch immun gegen eingekoppelte Spitzen.
Drei Schutzaufgaben sauber trennen
Schon gewusst?
Eine Photovoltaikanlage auf einem Dach macht einen Blitzeinschlag nicht wahrscheinlicher, wenn sie die Gebäudehöhe nicht oder nur unwesentlich verändert. Schutz bleibt trotzdem wichtig, denn auch ein naher Einschlag kann die Elektronik treffen.
Quelle: VDE – Blitzschutz von Photovoltaik-Anlagen.
Dass Spannungsspitzen mehr als ein theoretisches Ärgernis sind, zeigt die Schadenbilanz der Versicherer. 2025 wurden in Deutschland rund 180.000 Blitz- und Überspannungsschäden gezählt. Jeder Schaden kostete im Schnitt etwa 1.760 Euro. Die Zahlen umfassen Hausrat- und Wohngebäudeversicherungen, also nicht nur Photovoltaikanlagen.
Weniger Schäden – trotzdem kein kleines Risiko
| Jahr | Gemeldete Schäden |
|---|---|
| 2024 | 220000 |
| 2025 | 180000 |
Quelle: GDV-Blitzbilanz 2025, veröffentlicht am 30. Juli 2026. Deutschland, Hausrat- und Wohngebäudeversicherung; gerundete Schadenzahlen.
AC und DC bei PV-Anlagen getrennt betrachten
Stell dir den Wechselrichter als Bahnhof mit zwei Gleisen vor. Auf der Gleichstromseite kommt die Energie von den Modulen an. Auf der Wechselstromseite fährt sie weiter zur Verteilung und ins Hausnetz. Eine Spannungsspitze kann über beide Gleise kommen. Deshalb ist „im Zählerschrank sitzt doch schon ein Schutzgerät“ noch keine vollständige Antwort.
Vom Solargenerator ins Hausnetz
- Solargenerator
Module erzeugen Gleichstrom.
- Gleichstromleitung
Führt die Energie zur Umwandlung.
- Wechselrichter
Wandelt Gleichstrom in Wechselstrom.
- Wechselstromleitung
Führt Energie zur Verteilung.
- Hauptverteilung
Bindet die Anlage in das Hausnetz ein.
Vereinfachtes Funktionsschema, keine Anschlussanweisung.
Dazu können Daten- und Kommunikationsleitungen kommen. Auch sie verbinden empfindliche Elektronik mit der Außenwelt und gehören laut OBO in das Schutzkonzept.
Auf der Generatorseite zählen nicht nur die hübschen Etiketten auf einem Anschlusskasten. Die höchste Leerlaufspannung der Strings muss zum Schutzgerät passen. Ebenso wichtig sind Anzahl und Zuordnung der MPP-Tracker, weil getrennte Eingänge passend berücksichtigt werden müssen. Netzseitig spielen unter anderem Netzform, Hauptverteilung, vorhandene Geräte und der Leitungsweg hinein.
Ein eingebauter Schutz kann Teil der Lösung sein. Entscheidend ist aber, welcher Typ tatsächlich dokumentiert ist, für welche Anschlüsse er gilt und ob sein Ort zur Leitungslänge passt. „Integriert“ bedeutet also nicht automatisch „die komplette Anlage ist erledigt“. Das wäre ungefähr so, als würde ein Regenschirm im Kofferraum schon das ganze Haus trocken halten.
Typ 1 und Typ 2 beim Blitzschutz unterscheiden
Die beiden Typen sind keine Qualitätsstufen nach dem Motto eins ist besser als zwei. Sie sind für unterschiedliche elektrische Beanspruchungen gebaut. Ein Typ-1-Gerät ist als Blitzstromableiter für hohe Teilblitzströme vorgesehen. Typ 2 begrenzt vor allem induktiv eingekoppelte und verbleibende Überspannungen. Ein Kombiableiter vereint beide Aufgaben.
Drei Ableitertypen im Vergleich
Jetzt kommt der Teil, bei dem pauschale Einkaufslisten regelmäßig baden gehen. Hat das Gebäude eine äußere Blitzschutzanlage, muss geprüft werden, ob die Module in deren Schutzbereich liegen und der berechnete Trennungsabstand eingehalten wird. Dieser Abstand soll einen Überschlag zu leitfähigen Anlagenteilen verhindern.
Der VDE nennt für den Dachbereich etwa 0,5 bis 1 Meter, verlangt für den konkreten Fall aber eine Berechnung. Bleibt der Abstand erhalten, können andere Maßnahmen passen als bei einer Einbindung der Unterkonstruktion. Kann er nicht eingehalten werden, müssen Blitzteilströme berücksichtigt und blitzstromtragfähige oder kombinierte Geräte geprüft werden.
Ein Kombiableiter ist damit kein Freifahrtschein, den Rest des Gebäudes zu ignorieren. Seine Spannungsfestigkeit, Ableitfähigkeit, Schaltung und Koordination müssen zum jeweiligen Stromweg passen. Genau an dieser Stelle endet die sinnvolle Orientierung für Laien und beginnt die Arbeit der Elektro- und Blitzschutzfachkraft.
Leitungslängen und Überspannungen richtig planen
Die Zahl 10 Meter taucht in diesem Thema erstaunlich oft auf und wird ebenso oft falsch verstanden. Sie ist kein Sicherheitsabstand zum Blitzableiter. Sie ist ein Planungsmarker für den Abstand zwischen Schutzgerät und dem Anschluss, der geschützt werden soll.

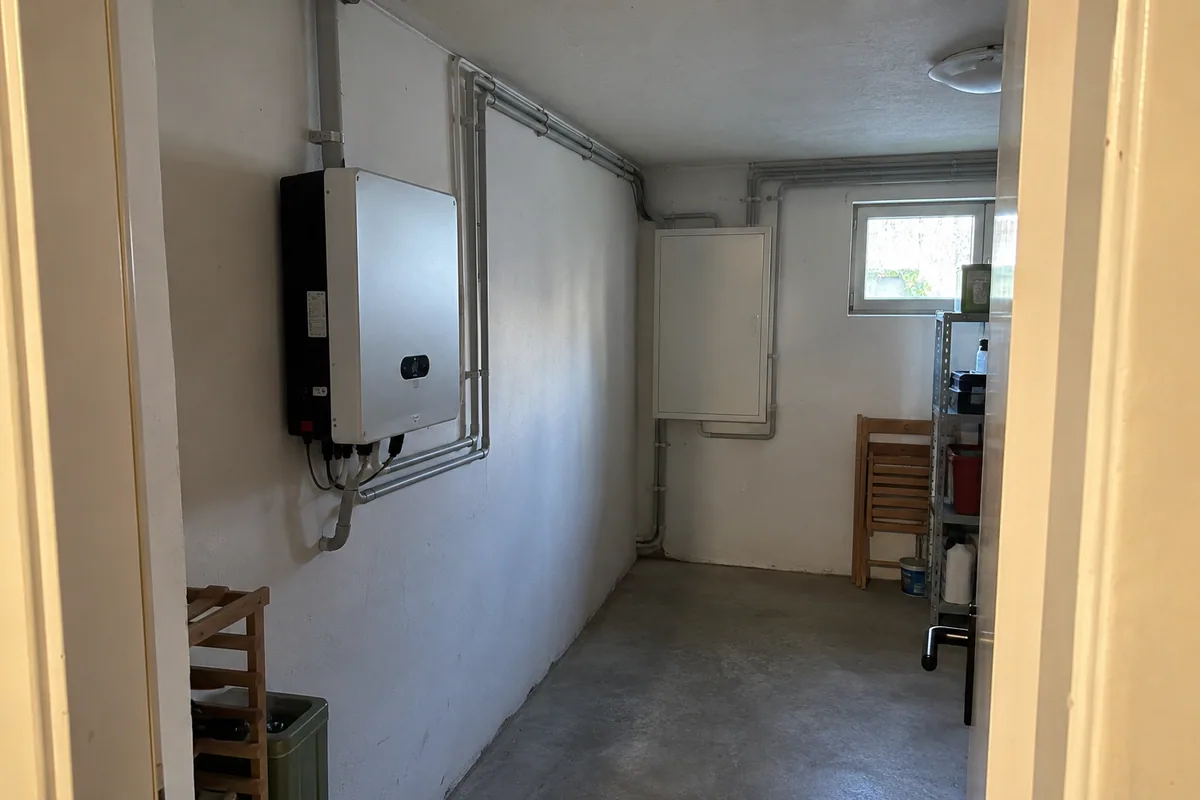

Ist der Weg zwischen Solargenerator, Gebäudeeintritt und Stromrichter länger, kann an beiden Enden ein abgestimmtes Gerät nötig werden. Dasselbe Prinzip wird zwischen Stromrichter und Hauptverteilung geprüft. Der VDE beschreibt zusätzliche Geräte bei Leitungslängen über 10 Metern. Wo sie sitzen und welche Ausführung passt, hängt trotzdem am gesamten Konzept.
Warum dieser Aufwand? Ein naher Einschlag muss die Leitung gar nicht direkt treffen. Das starke elektromagnetische Feld kann in Leiterschleifen eine Spannung einkoppeln. Laut VDE können solche induktiven Überspannungen bei Einschlägen bis etwa 500 Meter Entfernung Schäden verursachen. Die Fachinformation wird derzeit überarbeitet, weshalb diese Zahl eine fachliche Einordnung und keine Grundstücksgrenze für Gewitter ist.
Wir haben Nutzerkommentare zum Blitz- und Überspannungsschutz ausgewertet. In acht von 13 Kommentaren ging es um konkrete Planungsfragen oder Einwände – etwa zu Leitungswegen, Trennungsabständen und dem Einbauort. Fünf wünschten sich eine einfachere Erklärung. Eine kleine Stichprobe, die zeigt, wie wichtig der Blick auf die eigene Anlage ist.
Was Nutzer beim Überspannungsschutz beschäftigt
| Thema | Kommentare |
|---|---|
| Planungsfragen | 8 |
| Erklärwünsche | 5 |
Diese Angaben braucht die Elektrofachkraft für deine PV-Anlage
Du musst vor dem Fachgespräch keine Normensammlung auswendig lernen. Viel hilfreicher ist ein vollständiger Anlagensteckbrief. Je weniger die Fachkraft raten muss, desto sauberer kann sie Schutzbereiche und Geräte koordinieren.
- Gebäude und Dach: Äußere Blitzschutzanlage, Fangeinrichtungen sowie behördliche oder versicherungsseitige Vorgaben sind geklärt.
- Trennungsabstand: Der Abstand zwischen Solarkomponenten und äußerem System wurde berechnet und vor Ort geprüft.
- Leitungswege: Gebäudeeintritt und Längen bis zum Stromrichter und weiter zur Hauptverteilung sind bekannt.
- Strings: Anzahl und maximale dokumentierte Leerlaufspannung liegen vor.
- MPP-Tracker: Zuordnung der Strings zu den getrennten Eingängen ist bekannt.
- Stromrichter: Integrierte Schutzgeräte, Typ und Austauschbarkeit sind laut Herstellerunterlagen geklärt.
- Elektroinstallation: Netzform, Hauptverteilung, Erdungsanlage und Potentialausgleich sind dokumentiert.
- Datenwege: Netzwerk-, Sensor- und Kommunikationsleitungen sind im Anlagenplan erfasst.
Fotos der Verteilung, ein Leitungsplan und die Datenblätter der Module und des eingesetzten Stromrichters sind dafür Gold wert. Was du dagegen besser nicht machst, ist anhand eines Produktfotos selbst Leiter, Vorsicherungen oder Ableitertypen festzulegen. Arbeiten und Messungen an diesen Stromkreisen gehören zur Elektrofachkraft. Bei einem vorhandenen äußeren System sollte zusätzlich eine Blitzschutzfachkraft eingebunden werden.
Häufig gestellte Fragen
Ist Überspannungsschutz bei PV-Anlagen notwendig?
Bei neuen netzgekoppelten Photovoltaikanlagen gehört der Schutz gegen transiente Überspannungen in die elektrische Planung. Welche Maßnahmen auf Generator- und Netzseite erforderlich sind, ergibt sich aus Anlage, Gebäude und aktuellem Normenstand. Eine pauschale Produktantwort reicht dafür nicht.
Reicht der Schutz im Wechselrichter aus?
Nur wenn der dokumentierte Typ, die geschützten Eingänge, die elektrischen Daten und der Einbauort zum gesamten Konzept passen. Bei langen Leitungswegen oder weiteren Eintrittspfaden kann zusätzlicher Schutz nötig sein.
Wo wird der Überspannungsschutz eingebaut?
Mögliche Schutzpunkte liegen generatorseitig am Gebäudeeintritt oder Stromrichter und netzseitig an Leistungselektronik und Verteilung. Den genauen Ort legt die Elektrofachkraft anhand der Leitungswege und Schutzbereiche fest.
Braucht jede Solaranlage einen äußeren Blitzschutz?
Nein, nicht automatisch. Ob ein solches System erforderlich ist, hängt vom Gebäude, gesetzlichen oder behördlichen Vorgaben und gegebenenfalls einer Risikoanalyse ab. Eine vorhandene Anlage darf durch die Solarmodule nicht verschlechtert werden.
Wer darf Auswahl und Einbau übernehmen?
Auslegung, Anschluss, Prüfung und Dokumentation gehören in die Hände einer Elektrofachkraft. Sobald ein äußerer Gebäudeschutz betroffen ist, sollte zusätzlich eine qualifizierte Blitzschutzfachkraft beteiligt werden.
