Ein paar Meter Kabel, zwei vertraut aussehende Stecker und fertig ist die Verlängerung. Könnte man meinen. Dann tauchen im Shop 4mm², 6mm², H1Z2Z2-K und „MC4-kompatibel“ auf und aus dem schnellen Kauf wird plötzlich Elektrotechnik mit Buchstabensalat.
Solarkabel verbinden Solarmodule auf der DC-Seite mit dem Wechselrichter. Passender Typ und Querschnitt hängen von Strom, Länge, Spannung, Verlustziel, Verlegeart und Stecksystem ab. Hochvolt-Strings muss eine Elektrofachkraft auslegen.
Der spannende Punkt steckt nicht einmal im Kabelpreis. Dieselben zehn Meter verursachen bei gleichem Strom dieselbe Verlustleistung, können relativ zur übertragenen Leistung aber völlig unterschiedlich ins Gewicht fallen. Packen wir genau diese Zusammenhänge so auseinander, dass du vor dem Kauf die richtigen Angaben auf dem Tisch hast.
Solarkabel H1Z2Z2-K richtig auswählen
Zuerst räumen wir eine kleine sprachliche Stolperfalle aus dem Weg. Als Solarkabel wird die DC-Leitung zwischen den Solarmodulen und dem Wechselrichter bezeichnet. Hinter dem Gerät fließt Wechselstrom durch eine AC-Leitung. Der Potenzialausgleich erfüllt wiederum eine Schutzaufgabe. Drei Leitungen, drei Jobs und bitte nicht alles in denselben Kabelkorb werfen.
Drei Leitungen mit drei verschiedenen Aufgaben
Die konkrete Ausführung und Dimensionierung muss zur Anlage und zur Verlegeart passen.
Für die DC-Seite ist der Aufdruck H1Z2Z2-K ein wichtiges Prüfmerkmal. Die Bezeichnung steht für eine nach EN 50618 ausgelegte Solarleitung. Laut dem Kabelhersteller KBE gehören dazu eine doppelte Isolierung, ein feindrähtiger Kupferleiter sowie Beständigkeit gegen UV-Strahlung, Ozon und Nässe. Die halogenfreien Materialien sind außerdem für das Verhalten im Brandfall relevant. Ein beliebiges flexibles Anschlusskabel wird durch schwarze Farbe also noch lange nicht zum PV-Kabel.
Interessanter Fakt
Das KBE-Datenblatt nennt für seine nach EN 50618 zertifizierte H1Z2Z2-K-Leitung eine erwartete Gebrauchsdauer von 25 Jahren. Eine gequetschte oder falsch verlegte Leitung auf dem Dach erreicht diese Zeit dadurch nicht automatisch.
Vor dem Kauf prüfst du deshalb nicht nur die Adergröße. Auf deiner Liste stehen Leitungstyp, zulässige DC-Spannung, Temperaturbereich, vorgesehene Verlegeart und die Angaben des konkreten Herstellers. Erst wenn diese Basis passt, lohnt sich die Entscheidung zwischen der kleineren und der größeren Leiterfläche.
Länge der Solarkabeln und Leitungsverlust berechnen
Die pauschale Antwort „Nimm einfach die dickere Leitung“ klingt wunderbar bequem. Sie ist ungefähr so hilfreich wie „Nimm die größere Jacke“, ohne zu wissen, wer sie tragen soll. Für eine erste Verlustrechnung brauchst du mindestens den Strom, die einfache Kabellänge, den Kabelquerschnitt und die DC-Spannung. Für die sichere Auslegung kommen Verlegeart, Temperatur, Bündelung und die Grenzwerte der angeschlossenen Geräte dazu.

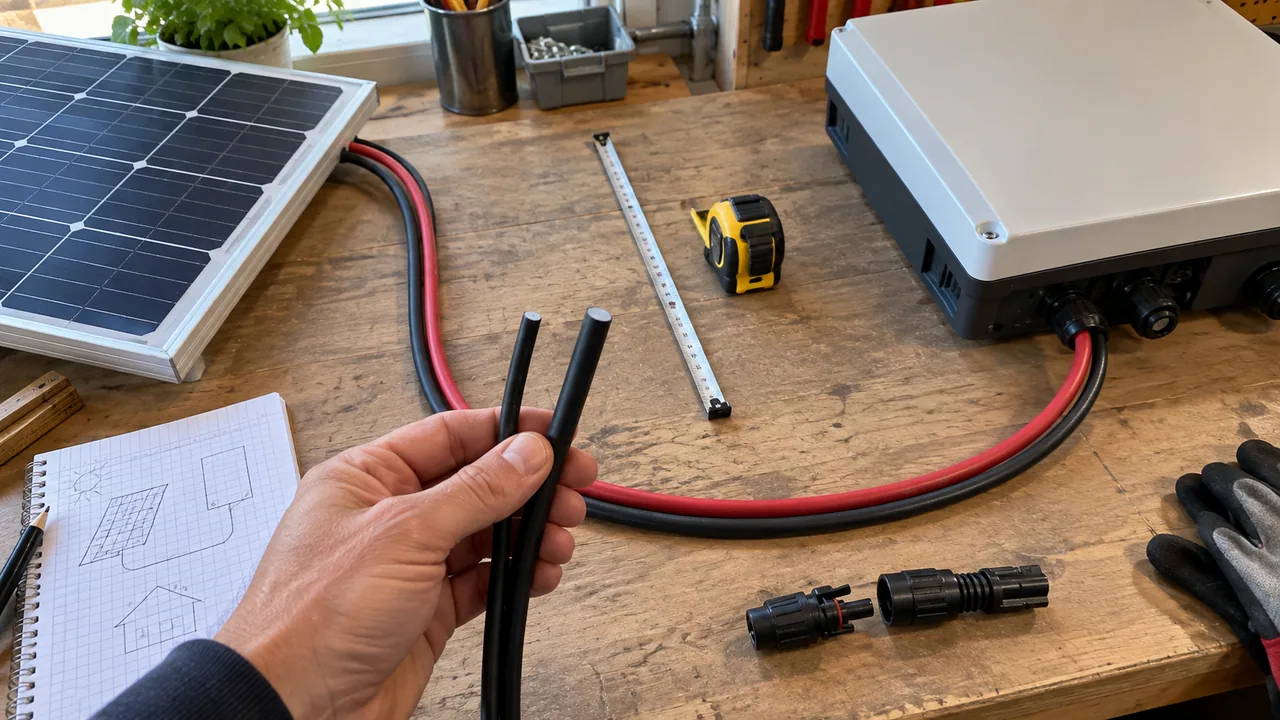

Wichtig ist die Länge der kompletten Stromschleife. Fließt der Strom zehn Meter vom Modul zum DC-Eingang, muss er über den zweiten Leiter auch zurück. In der Widerstandsrechnung stehen deshalb 20 Leiter-Meter. Der DC-Rechner von KBE fragt aus genau diesem Grund nach der einfachen Kabellänge und weist ausdrücklich darauf hin, dass seine Formeln nicht für die AC-Seite gelten.
Für eine greifbare Größenordnung rechnen wir mit 40 Volt, 10 Ampere und Kupfer. Kontaktverluste, Erwärmung und Verlegekorrekturen lassen wir bewusst weg. Der Schleifenwiderstand ergibt sich aus dem spezifischen Kupferwiderstand mal doppelter Strecke geteilt durch die Leiterfläche. Die Verlustleistung ist Strom zum Quadrat mal Widerstand.
Leitungsverlust steigt mit der Strecke
5 m
10 m
20 m
30 m
Bei zehn Metern verheizt die vereinfachte Rechnung 8,75 Watt im kleineren Leiterpaar und 5,83 Watt im größeren. KBE empfiehlt für den Verlust über die Leitung weniger als zwei Prozent. Im 40-Volt-Szenario liegt die kleinere Variante bei zehn Metern bereits darüber, die größere darunter. Das ist eine Vergleichsrechnung und ausdrücklich keine Freigabe für deine Solaranlage.
Jetzt kommt der Teil, den eine reine Größentabelle gerne verschluckt. Bei 400 Volt und denselben 10 Ampere bleiben die absoluten Kabelverluste gleich. Die Leitung kennt schließlich nur Strom und Widerstand. Weil nun aber 4.000 statt 400 Watt übertragen werden, schrumpft der relative Verlust auf rund 0,22 Prozent beim kleineren und 0,15 Prozent beim größeren Leiterpaar. Genau deshalb gehören Spannung, Strom und Länge gemeinsam auf den Tisch, wenn du Energieverluste minimieren willst.
Für deine Vorprüfung sammelst du also den maximal zu erwartenden Strom des betroffenen Strangs oder Eingangs, die einfache Strecke, die Betriebsspannung und das gewünschte Verlustziel. Danach wird geprüft, ob die gewählte Leiterfläche auch thermisch zur Verlegeart passt. Erst diese zweite Prüfung verhindert, dass eine rechnerisch sparsame Verkabelung praktisch zu warm wird.
Solarkabel als Meterware oder Verlängerungskabel kaufen
Eine vorkonfektionierte Solarkabel Verlängerung nimmt dir das Crimpen ab, nicht das Denken. Leitungstyp, Leiterfläche, Spannungs- und Stromfreigabe müssen zur Photovoltaikanlage passen. Noch wichtiger ist das Stecksystem. Zwei Solarstecker können äußerlich wie Zwillinge wirken und innen trotzdem andere Kontaktflächen, Toleranzen oder Dichtungen besitzen.
Genau hier wird der Aufdruck „MC4-kompatibel“ gefährlich gemütlich. Stäubli weist als Hersteller des Original MC4 darauf hin, dass Stecker und Buchsen vom gleichen Typ und vom gleichen Hersteller stammen müssen. Der unabhängige IEA-PVPS-Risikobericht ordnet solche Kreuzverbindungen gerade an Stringenden mit Verlängerungskabeln als typischen Fund ein. Kleine Konstruktionsunterschiede können Dichtheit und Materialverträglichkeit beeinträchtigen; der Ärger zeigt sich mitunter erst später durch steigenden Kontaktwiderstand.
Prüfe deshalb die Kennzeichnung am Modul, die Montageanleitung und die genaue Hersteller- sowie Typangabe. Fehlt eine eindeutige Zuordnung, ist „passt mechanisch“ keine elektrische Freigabe. Das gilt auch für Y-Abzweige, Adapter und Verlängerungskabel mit Solarsteckern.
Meterware ist sinnvoll, wenn eine Fachkraft die Leitung passend ablängt und mit dem freigegebenen Werkzeug, Kontakt und Gehäuse des Systems konfektioniert. Sie ist keine Einladung, irgendeinen Kontakt mit einer Universalzange festzudrücken. Ob Reststück oder 100m-Rolle, mehr Material macht die Verbindung nicht richtiger. Für eine einfache, bereits steckbare Kleinanlage ist ein eindeutig passendes, vorkonfektioniertes Verbindungskabel meist die übersichtlichere Wahl.
Installation der Solarkabel dauerhaft schützen
Ein robustes Kabel kann erstaunlich viel ab. Nur eben nicht alles gleichzeitig und schon gar nicht jahrelang. Eine Leitung, die auf einer Dachkante scheuert, in einer Wasserpfütze liegt oder im Wind hin und her schlägt, verliert ihren Normaufdruck nicht. Ihre Lebensdauer womöglich schon.
Der Verlegeweg sollte kurz sein, ohne die Leitung auf Zug zu spannen. Lose Bögen dürfen nicht frei pendeln. Knicke, enge Radien und Schlaufen sind ebenso tabu wie scharfe Kanten. Auf dem Dach wird die Leitung hochgebunden und nicht einfach auf die Dachhaut gelegt. Dafür braucht es breite, UV-beständige Befestiger oder geeignete Clips, die den Mantel nicht quetschen.
Dass Kabelmanagement mehr als eine Schönheitsfrage ist, zeigt eine offene Feldstudie mit 75 Steckverbindern aus 11 Regionen Indiens. Die Forscher dokumentierten hängende und gebündelte Verbindungen; mehrere geprüfte Stecker lagen in Wärmebildern mehr als 20 °C über der Umgebung. Die Stichprobe liefert keine Fehlerquote für deutsche Hausdächer, macht aber nachvollziehbar, weshalb Zug, enge Biegung und Schmutz an Steckstellen vermieden werden.
Wasser ist der nächste Klassiker. Die Leitung selbst kann witterungsbeständig sein, Steckverbindungen sollen trotzdem nicht in einer Regenrinne oder an einer Stelle mit stehendem Wasser liegen. In Rohren und Schienen muss Kondens- oder Regenwasser ablaufen können. Wo Tiere an die Leitung gelangen, gehört zusätzlicher mechanischer Schutz in die Planung. Dasselbe gilt bei starken Temperaturschwankungen für die nötige Bewegungsreserve.
Die ausführlichen Verlegehinweise von KBE nennen außerdem den Biegeradius, Befestigungsabstände und die Trennung anderer Stromkreise als prüfungsrelevante Punkte. Die konkreten Werte hängen von Leitung und Einbausituation ab. Schau deshalb ins Datenblatt, statt einen universellen Zentimeterwert aus einem fremden Kabel zu übernehmen.
Für die Vorprüfung kannst du den geplanten Weg einmal langsam ablaufen. Wo wird gezogen, gedrückt, gescheuert, gebogen, nass oder heiß? Jede dieser Stellen braucht eine klare Lösung, bevor die langlebig gedachte Leitung verschwindet und zwanzig Jahre lang niemand mehr hinschaut.
Wann die PV-Anlage zur Elektrofachkraft gehört
Vorprüfen heißt nicht freigeben. Bei einem steckerfertigen Verlängerungskabel kannst du Typenschilder, Längen und Steckverbinder vergleichen. Eine konkrete Stringleitung mit hoher DC-Spannung auszulegen, neue Kontakte zu crimpen oder eine Gebäudedurchführung samt Brandschutz zu planen, gehört dagegen in fachkundige Hände.
Das gilt besonders, wenn der Steckerhersteller unbekannt ist, mehrere Leitungen gebündelt werden, ein Erdkabelweg geplant ist oder Gerätewerte nicht eindeutig zusammenpassen. Auch bei parallel geschalteten Modulen reicht die alte Leitung nicht automatisch weiter. Bei der Parallelschaltung addiert sich der Strom und genau dieser höhere Strom verändert Verlust und thermische Belastung.
Mach es der Fachkraft nicht unnötig schwer. Notiere Modul- und Gerätemodell, maximalen Strom, Betriebsspannung, einfache Strecke, Verlegeort, vorhandenen Steckverbinder samt Hersteller und mögliche Bündelung. Mit diesen Angaben wird aus „Ich brauche irgendein Solarkabel“ eine prüfbare Planungsfrage. Das spart keine Fachplanung, aber sehr wahrscheinlich eine zweite Runde Kabelkauf.
Häufig gestellte Fragen
Welchen Querschnitt sollte ein Solarkabel haben?
Das lässt sich nicht pauschal mit 4 mm² oder 6 mm² beantworten. Maßgeblich sind Strom, einfache Länge, DC-Spannung, Verlustziel, Verlegeart und Temperatur. Die endgültige Auswahl muss zu allen Bedingungen passen.
Wie lang darf ein Solarkabel sein?
Es gibt keine sinnvolle Universallänge. Mit jedem Meter steigen Widerstand und Verlust. Berechne Hin- und Rückleiter, prüfe den relativen Spannungsfall und halte den Weg so kurz wie praktisch möglich, ohne das Kabel unter Zug zu setzen.
Kann ich selbst ein Solarkabel verlängern?
Ein eindeutig passendes, vorkonfektioniertes Verlängerungskabel lässt sich bei dafür vorgesehenen steckerfertigen Systemen verbinden. Neue Kontakte an Meterware zu crimpen oder einen Hochvolt-String zu verändern, gehört zur Fachplanung und fachgerechten Konfektionierung.
Ist jedes MC4-kompatible Kabel kombinierbar?
Nein. Eine ähnliche Form oder die Werbung mit „MC4-kompatibel“ genügt nicht. Stecker und Buchse müssen vom gleichen Typ und vom gleichen Hersteller stammen und für die konkrete Verbindung freigegeben sein.
Was unterscheidet Solarkabel von normalem Kabel?
Eine normgerechte Solarleitung ist für die elektrische und äußere Beanspruchung der Photovoltaik ausgelegt, etwa für Gleichspannung, UV-Strahlung, Nässe und den langen Außeneinsatz. Ein gewöhnliches flexibles Kabel belegt diese Widerstandsfähigkeit nicht allein durch Farbe oder Form.
Ist H1Z2Z2-K für draußen geeignet?
Ja, dieser Leitungstyp ist für die Beanspruchungen in einer Solaranlage ausgelegt und unter anderem UV-, Ozon- und witterungsbeständig. Trotzdem braucht er eine saubere Befestigung und Schutz vor Scheuern, Knicken, stehendem Wasser und Tierbiss.
