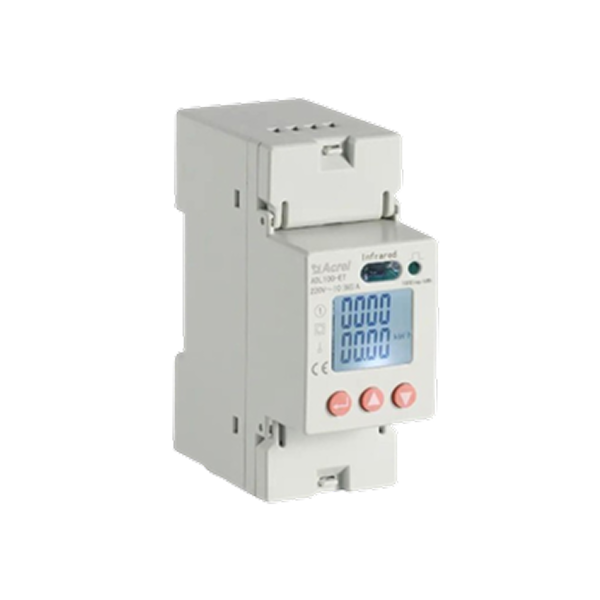

Solis Meter-1P-Acrel (inline) - Acrel DDSD1352

SKU: 2799

✓︎ Einphasige Messung mit Genauigkeitsklasse 1
✓︎ RS485-Schnittstelle mit Modbus-RTU-Protokoll
✓︎ Kompaktes DIN-Hutschienengehäuse (88×36×70 mm)

Currently out of stock

79,00 €

incl. 0% VAT , plus

Choose tax zone / country of delivery

Pay securely via:

Question about item

Ask us your question

Solis Meter-1P-Acrel (inline) - Acrel DDSD1352

Question about item

Ask us your question

Description

Solis Meter-1P-Acrel (Acrel DDSD1352) ist ein einphasiger Energiezähler zur präzisen Messung des Wirkenergieverbrauchs im Niederspannungsnetz und dient in Verbindung mit Ihrem Solis Wechselrichter der zuverlässigen Erfassung Ihrer Solarstromdaten. Mit einer Genauigkeitsklasse von 1 und integrierter RS485-Schnittstelle eignet sich der Zähler besonders für das Monitoring und die Eigenverbrauchssteuerung Ihrer Photovoltaikanlage.

Hauptvorteile für Ihre Anlage

Präzise Messung: Der Zähler erfasst Ihren Verbrauch mit der Genauigkeitsklasse 1 gemäß IEC62053-21 und IEC62053-22.
Umfassende Datenerfassung: Neben der Wirkenergie werden Spannung, Strom, Wirk-, Blind- und Scheinleistung, Leistungsfaktor sowie Frequenz gemessen.
Einfache Kommunikation: Über die RS485-Schnittstelle mit Modbus-RTU-Protokoll binden Sie den Zähler unkompliziert in Ihr Solis System ein.
Platzsparende Montage: Das kompakte Gehäuse für die DIN-Hutschiene lässt sich schnell und werkzeugarm in Ihrer Unterverteilung installieren.

Intelligente Überwachung Ihres Solarstroms

Ein zuverlässiger Energiezähler ist die Grundlage für ein transparentes Energiemanagement Ihrer Photovoltaikanlage. Der Solis Meter-1P-Acrel liefert Ihrem Wechselrichter die notwendigen Messwerte, um Eigenverbrauch, Einspeisung und Bezug exakt voneinander zu unterscheiden. So behalten Sie jederzeit den Überblick, wie viel Solarstrom Sie selbst nutzen und wie viel ins Netz fließt. Die Werte lassen sich bequem über die RS485-Schnittstelle auslesen und in Ihr Monitoring-System übertragen. Auf dem integrierten LCD-Display werden alle relevanten elektrischen Parameter direkt vor Ort angezeigt. Damit gewinnen Sie ein solides Fundament für mehr Unabhängigkeit, eine optimierte Eigenverbrauchsquote und eine spürbare Senkung Ihrer Stromkosten. Der Anschluss erfolgt im Direktmessverfahren, wobei auf die korrekte Richtung von Ein- und Ausgang zu achten ist.

ALLGEMEINE DATEN (Basisinformationen zum Zähler)
Hersteller	Acrel
Modell	DDSD1352 (Solis Meter-1P-Acrel)
Typ	Einphasiger Wirkenergiezähler
Genauigkeitsklasse	Klasse 1
Normen	IEC62053-21, IEC62053-22
Display	8-stelliges LCD-Segmentdisplay
ELEKTRISCHE SPEZIFIKATIONEN (Spannung, Strom & Leistung)
Referenzspannung	AC 220 V
Referenzfrequenz	50 Hz
Leistungsaufnahme (Spannung)	< 10 VA
Basisstrom (Ib)	10 A / 20 A (mit externem Wandler)
Maximalstrom	60 A / 100 A (mit externem Wandler)
Anlaufstrom	4‰ Ib
Verbrauch (Strompfad)	< 4 VA (bei Maximalstrom)
Messbereich Energie	000000,00 – 99999999 kWh
Impulskonstante	1600 imp/kWh, 800 imp/kWh (bei Basisstrom), LED
Impulsbreite	80 ± 20 ms
Uhrengenauigkeit	Fehler ≤ 0,5 s/d
KOMMUNIKATION (Schnittstellen & Protokoll)
Schnittstelle	RS485 (A+, B-)
Protokoll	MODBUS-RTU
Baudrate	9600 / 4800 / 2400 / 1200
Modbus-Adressbereich	1 – 247
Anschlussart	Geschirmte Twisted-Pair-Leitung
Weitere Kommunikation	Infrarot-Schnittstelle
MECHANIK & UMGEBUNG (Abmessungen & Betriebsbedingungen)
Abmessungen (L×B×H)	88 mm × 36 mm × 70 mm
Montageart	DIN-Hutschiene
Max. Anzugsdrehmoment	≤ 2,0 N·m
Betriebstemperatur	-25 °C – 55 °C
Lagertemperatur	-40 °C – 70 °C
Relative Luftfeuchtigkeit	≤ 95 % (nicht kondensierend)
Einsatzhöhe	< 2000 m

Lieferumfang

Solis Meter-1P-Acrel (Acrel DDSD1352) Energiezähler
Bedienungsanleitung
Stromwandler (bei CT-Ausführung)

Datenblatt
